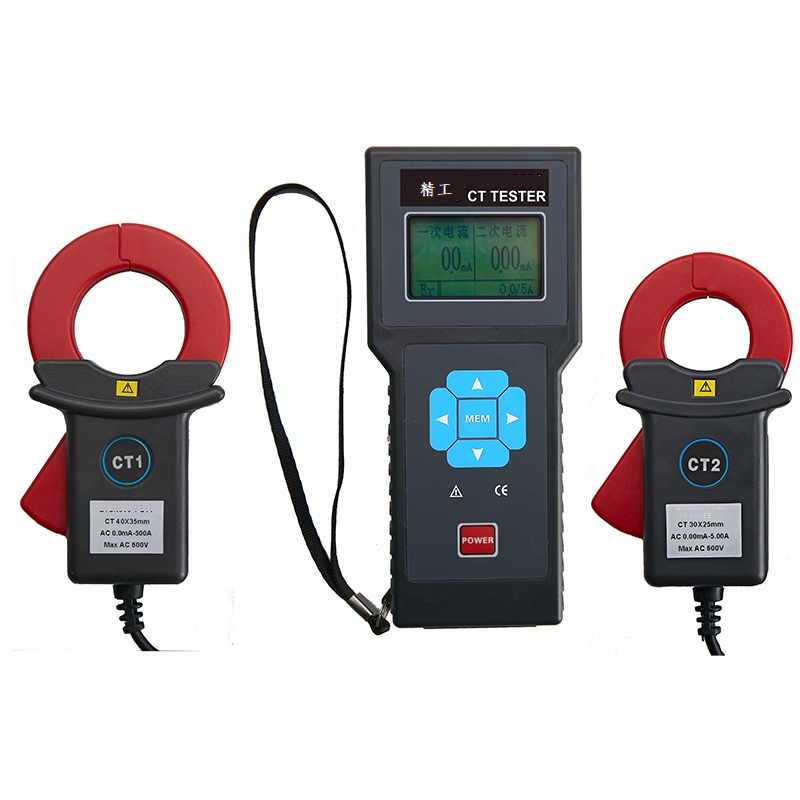

CE9960低压电流互感器变比测试仪

CE9960低压电流互感器变比测试仪是一款在线测试380V/220V配电系统中电流互感器、变压器一二次回路的电流、电流变比、比差、角差、相别和极性的仪器,型号是CE9960;这款低压电流互感器变比测试仪配带的电流钳采用磁屏蔽及CT数字集成技术,具备抗干扰强,精度高和测试稳定的特点,同时具备数据保持和保存功能。低压电流互感器变比测试仪的变比高达1:200万,电流精度达0.01mA,2次每秒的采样速率,采用全自动换档,方便快捷。

一.简介

CE9960低压电流互感器变比测试仪(LOW VOLTAGE CT TESTER)可广泛应用在380/220伏电力系统中,可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对380/220伏电力系统中的电流、漏电电流量值的测定,实现了不需停电就能准确测试出实际运行中的电流互感器变比、比差、角差、相别、极性。为用电检查人员提供一种可靠、准确、便捷的新型电力仪器。它的投入应用必将给电力企业在用电管理中带来显著的经济效益和社会效益。

一.  技术规格

功  能

低压电流互感器一二次回路的电流、变比、比差、角差、相别、极性在线测试、漏电流检测功能

电  源

DC6V 碱性干电池(1.5V AAA×4)

测量范围

一次钳:0.00mA~500A;二次钳:0.00mA~5A

分 辨 力

一次钳:0.01mA;二次钳:0.01mA

变  比

1:2百万(2.0K6)

一次回路测试精度

±2%±3dgt  (23℃±3℃,70%RH以下)

二次回路测试精度

±1%±3dgt  (23℃±3℃,70%RH以下)

仪表质量

1000g

仪表尺寸

主机:宽高厚75mm×170mm×30mm

一次圆口电流钳:宽高厚122×70×33mm

二次圆口电流钳:宽高厚115×70×33mm

钳口尺寸

一次电流钳:圆口35X40mm

二次电流钳:圆口25X30mm

LCD尺寸

显示域:44mm×27mm

显示模式

LCD:128dots×64dots;蓝屏背光功能,适合昏暗场所

采样速率

2次/秒

测试方式

钳形CT

线路电压

AC 600V以下线路测试

数据保持

HOLD键保持数据,HOLD符号显示,再按HOLD键取消保持

数据存储

3000组,按HOLD键保持数据并自动编号存储(掉电或更换电池不会丢失数据)

数据查阅

HOLD+POWER键可以进入数据查阅模式

溢出显示

超量程溢出功能:“OL A”符号显示

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于4.8V时,电池电压低符号显示,提醒更换电池

外界干扰

无特强电磁场干扰

工作温湿度

-25~45℃; 80%Rh以下

引线长度

标准2米(可以根据现场距离加长,实现0~50米远距离在线监控)

绝缘强度

AC3700V/rms 钳芯与外壳间

换  档

全自动换档

随机附件

主机:1件;一次电流钳:1件;二次电流钳1件;仪表箱:1件;电池(碱性干电池AAA):4件
