HS: 1 - 1.5吨 液压分离器
用于顶升机器或用作夹子使用;扩张校正形状或作为撬棒或进行其它校正工作。
• 符合ASME B30.1标准。
• HS2000的上颔和下颔均采用高强度锻造合金钢制造。

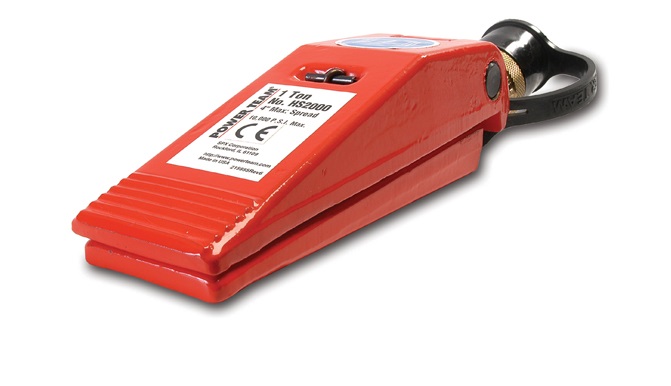

• 上下颔均为弹簧回位。当压力释放后自动回位。型号：HS2000 – 1吨工作能力分离器
油压700 bar时满载荷达908kg，最大开度为102mm。满载情况下开度最大达102mm时能够自动终止顶升。仅需14.2mm空间即可置入上下颔。
型号: HS3000 – 1.5吨工作能力分离器
油压700 bar时满载荷达1362kg，最大开度为292mm。比同类产品大。仅需30.2mm空间即可置入上下颔。满载情况下开度最大达292mm时能够自动终止顶升。
参数与详情
|
订货号 |
工作能力 |
最大开度 |
所需油量 |
需要的最小空间 |
重量 |
|
(吨) |
(mm) |
(cm3) |
(mm) |
(kg) |
|
|
HS2000 |
1 |
101,6 |
4 |
14,3 |
2,2 |
|
HS3000 |
1 1/2 |
292,1 |
20 |
31,8 |
10,0 |
HFS: 5 - 10吨 管道法兰分离器
利用管道法兰分离器，您无需再将时间和精力浪费在用铁锤和凿子的传统方法来分离管道法兰，为获得平衡的分离力，最好使用成对的法兰分离器。
标准60°楔头适用于大部份的法兰，另有30°薄型和60°钝型可选。
HFS3A设计用于总厚度和最大分离量不大于76.2mm的法兰，且其法兰螺栓直径不小于17.5mm。
在法兰总厚度和最大分离量不大于152.4 mm且法兰螺栓直径不小于20.7 mm的法兰上可应用HFS6A。
| 订货号 | 工作能力 | 标准刀头类型 | 重量 |
| (吨) | (kg) | ||
| HFS3A | 5 | 60° 楔头 | 4,1 |
| HFS6A | 10 | 60° 楔头 | 8,2 |
| 订货号 | 可选刀头 | 最小法兰开口 | 最大法兰开口 | 连接法兰开口 |
最大插 销直径 |
|||||
| (mm) | (mm) | (mm) | (mm) | |||||||
| 30° | 60° | 60° | 60° | 30° | 60° | 60° | 30° | |||
| 薄型 | 钝型 | 标准型 | 钝型 | 标准型 | 钝型 | |||||
| HFS3A | 350823 | 350822 | 1,6 | 25,4 | 1,6 | 38,1 | 38,1 | 18,3 | 76,2 | 17,4 |
| HFS6A | 350549 | 350550 | 1,6 | 38,1 | 1,6 | 50,8 | 50,8 | 24,6 | 152,4 | 20,6 |
