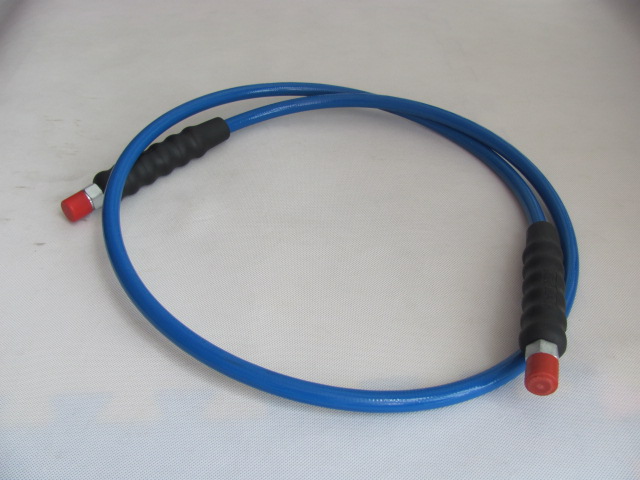

美国IHP高压油管
★ 可依客户的要求，订制不同的长度规格。
SJS10-M台阶式液压法兰分离器 用户手册
SJS-10-M台阶式液压法兰分离器
工作能力最高达 13 吨
配套提供安全块和台阶块
最大分离距离 60mm
►►单作用，弹簧协助回程
►►结构紧凑，重量轻
SJS10 & SJS10-M液压法兰分离器都配有2个台阶块（为了增加分离距离）和一个安全垫块。SJS10-TK有两组台阶块和安全垫块。
SJS10系列液压法兰分离器可应用于多种工业领域，用于分离法兰。其结构紧凑，重量轻。弹簧协助活塞回程，工作能力达13吨。高强度钢制造，分离爪前端能够轻松的放入8mm的法兰间隙，使用配套的台阶块能提供最大分离距离60mm有五种操作，大工作压700Bar，装有母快速接头，可以与H-F手动泵或电动泵配合使用。
SJS台阶式液压法兰分离器技术参数：
|
型号 |
工作能力吨 |
需油量Cm3 |
重量kg |
|
SJS10一拖一 |
13 |
74 |
5.5 |
|
SJS10M一拖二 |
13 |
74 |
12 |
UFS-150 液压法兰分离器
液压法兰分离器：FM-8、FK-8、FM-12、FM-14、FM-14H、FM-15、FM-16
|
型号 |
类型 |
分离出力（Tons） |
尖端厚度 （mm） |
分距 （mm） |
压力（bar） |
|
|
FM-8 |
一体液压型 |
8 |
2 |
25 |
700 |
|
|
FK-8 |
机械式 |
8 |
6 |
81 |
-- |
|
|
FM-12 |
分离液压型 |
12 |
2 |
34 |
700 |
|
|
FM-14 |
分离液压型 |
14 |
6 |
81 |
700 |
|
|
FM-15 |
一体液压型 |
15 |
6 |
81 |
700 |
|
|
FM-16 |
一体液压型 |
15 |
2 |
34 |
700 |
|
|
FM-15 |
标配明细：FM-15*1台，安全垫块*1个，台阶垫块*2片，法兰分离器 |
|||||
|
FM-14H |
套装组含：FM-14*2台，安全垫块*2个，台阶垫块*4片，接头和泵。 |
|||||
|
型号 |
吨位（Ton） |
外形尺寸（mm） |
重量（Kg） |
备注 |
|||
|
A |
B |
C |
D |
||||
|
MFS-60 |
2×6 |
185 |
6 |
231 |
40 |
2×3.6 |
含2个工作头 |
|
型号 |
大分离力（Ton） |
尖端厚度mm |
大分矩mm |
备注 |
|
MFS-90 |
9 |
6 |
70 |
含1个工作头，2个增步垫块，1个垫块 |
|
型号 |
吨位（Ton） |
外形尺寸（mm） |
|||
|
A |
B |
C |
D |
||
|
HFS-140 |
2×14 |
286 |
6 |
324 |
42 |
|
型号 |
吨位（Ton） |
外形尺寸（mm） |
|||
|
A |
B |
C |
D |
||
|
UFS-150 |
15 |
622 |
6 |
660 |
42 |
|
UFS-150D |
2×15 |
622 |
6 |
660 |
42 |
