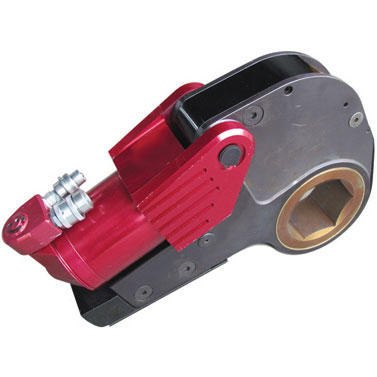

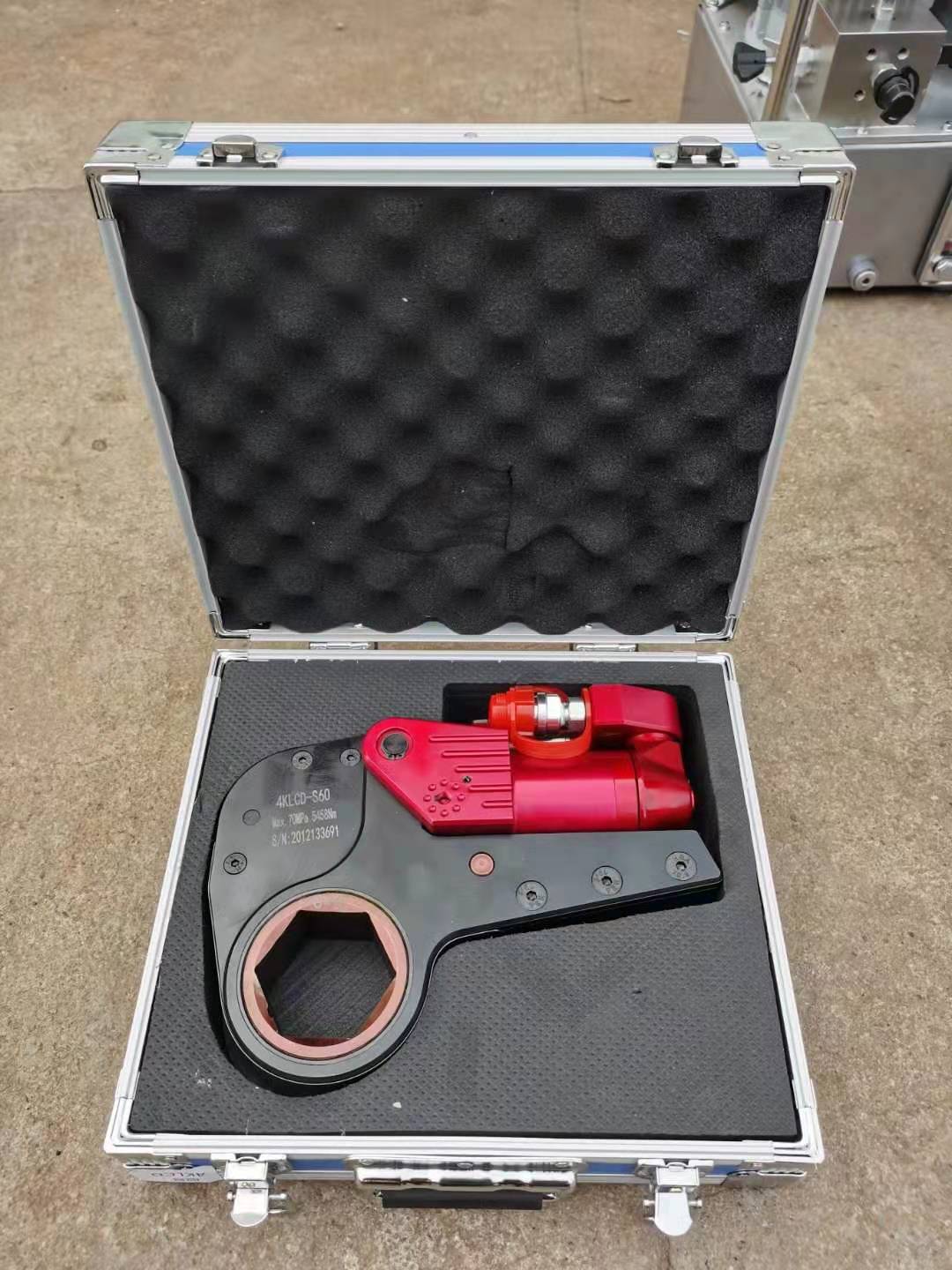

产品特点:
1、薄型设计,采用高强度铝钛合金材料制造;
2、卡接式、互换插件,一只动力头可以配合多种工作头使用;
3、360°×180°的旋转软管接头,适合紧凑场合方便定位;
4、扭矩重复精度高达±3%;
5、扳手件强度设计充分,整体反作用力臂,无使用空间限制,耐用,可靠;
6、工作头包容设计,可扩展的米制,英制六角插件和套筒;
7、有特殊要求的可特殊设计定制。
1、薄型设计,采用高强度铝钛合金材料制造;
2、卡接式、互换插件,一只动力头可以配合多种工作头使用;
3、360°×180°的旋转软管接头,适合紧凑场合方便定位;
4、扭矩重复精度高达±3%;
5、扳手件强度设计充分,整体反作用力臂,无使用空间限制,耐用,可靠;
6、工作头包容设计,可扩展的米制,英制六角插件和套筒;
7、有特殊要求的可特殊设计定制。
技术参数表
型号
|
KTXM02
|
KTXM05
|
KTXM10
|
KTXM20
|
KTXM25
|
KTXM40
|
KTXM50
|
最大扭矩(Nm)
|
2266
|
5188
|
9855
|
17202
|
23072
|
40639
|
50956
|
最小扭矩(Nm)
|
227
|
519
|
986
|
1720
|
2307
|
4064
|
5095
|
螺母对边尺寸(mm)
|
27-50
|
27-65
|
50-90
|
65-115
|
75-135
|
80-155
|
130-200
|
动力头型号
|
KT02
|
KT05
|
KT10
|
KT20
|
KT25
|
KT40
|
KT50
|
工作头型号
|
TX50
|
TX65
|
TX90
|
TX115
|
TX135
|
TX155
|
TX200
|
L(mm)
|
205
|
251.3
|
302.5
|
367
|
400.5
|
457.5
|
502
|
H1(mm)
|
129
|
163
|
191
|
223
|
246
|
282
|
322
|
H2(mm)
|
100
|
136
|
166.5
|
198
|
224
|
265
|
328
|
W1(mm)
|
32
|
41
|
53
|
64
|
70
|
84
|
90
|
W2(mm)
|
50
|
66
|
83
|
99
|
110
|
132
|
144
|
重量(Kg)
|
2.3
|
4.9
|
9
|
16.3
|
18.1
|
30.2
|
39.5
|
可定制各种规格的驱动轴、驱动轮及反作用力臂。
