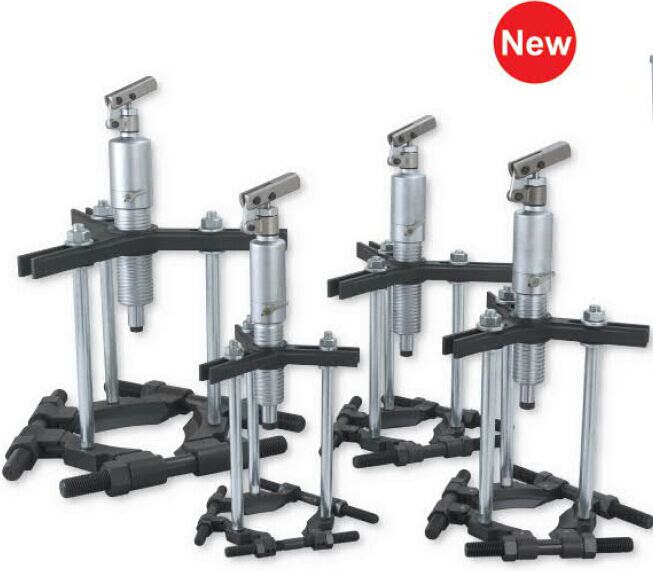

ET3-340和ET3-495 三角压盘

ET3-340和ET3-495 三角压盘

ET3系列三角压盘
智慧型三角压盘

简单、方便又安全的拆卸工具的配套件

  在目前市场上,此专利独特的活动式螺杆,是特别为结合三爪式拉拔器而设计的配套件。

  可提供平衡的三等分分布,并由压盘与轴承内圈完全接触,可以保证在拆卸过程中会导致其它部件受损的可能性降至最低。三种不同尺寸的智慧型三角压盘,可适用于最大的心轴轴径:50495mm(219.5 in)

人性化设计

1.独特专利设计的活动式螺杆,可提供适用的最大开幅。

2.三块式的设计可提供最均衡的出力分配,避免轴承在拆卸过程中发生倾斜或阻滞于心轴上。

3.三块式设计,可适用于任何形式的三爪式拉拔器。

4.其开幅范围,可涵盖绝大多数尺寸的心轴规格。

安全性

1.此独特的设计,使压盘与工件的接触面能够均衡地分布于轴承内圈,相对于传统的两块式压盘更能节省出力,从而达到更高的安全标准。

2.由于出力平均分布于轴承内圈,可以保证在拆卸过程中会导致其它部件受损的可能性降至最低。

3.各主要部件采用铬锰合金钢锻造而成,安全耐用。

节省成本

1.    智慧型活动式螺杆的设计,可以使同样尺寸的压盘达到更大开幅以满足需求,从而大幅节省成本、重置工具及操作时间。
2.    这是世界上第一台智慧型的三角压盘,是最高效、最省成本的工具。

ET3系列三角压盘 选型规格表

型号

适用心轴轴径mm

开幅

B(最大)

C

mm

D

(mm)

E

(mm)

F

(mm)

重量

(kg)

A1

A2

ET3-160

26

160

216

105

240

-11UNC

8

3.5

ET3-210

50

210

280

117

285

-14UNF

10

5.5

ET3-340

90

340

460

175

460

1-12UNF

14

18

ET3-495

140

495

660

235

660

1-12UNF

20

45
