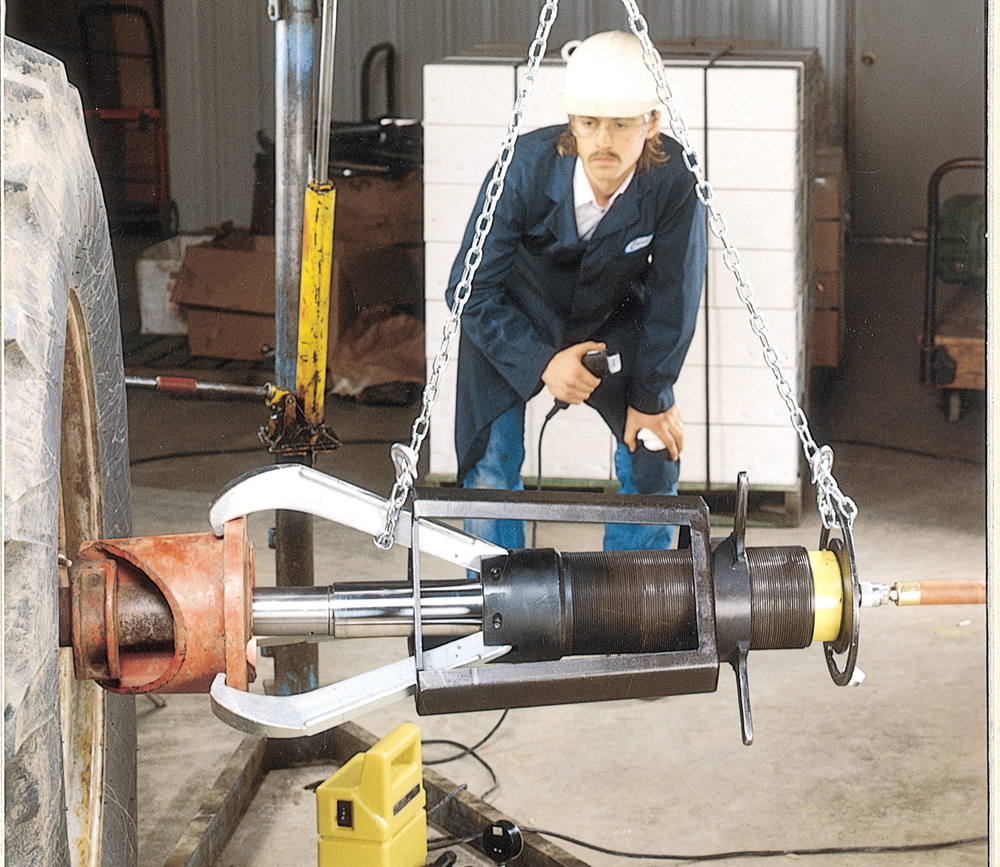

PH116液压自锁自对中拉马

PH116液压自锁自对中拉马

PH116液压自锁自对中拉马
先进的安全笼设计,能彻底锁定工件,防止打滑,工作更安全。
自动对中,防止偏载,保证丝杆始终处于受力中心,延长使用寿命。
通过 T 型手柄和安全笼迅速控制拉马,操作更方便。
无丝杆设计,大行程油缸柱塞直接作用于被拉拔工件,操作更简单,使用更安全。
3/8NPT 快速接头,可与各种 700bar/10000psi 液压系统配套使用。
特殊形状的钳爪更利于狭小空间操作。


PH116液压自锁自对中拉马

型号

爪数

吨位ton

张距mm

伸距mm

油缸行程mm

油缸油量cm3

PH106

3

5

178

152

127

83

PH108

3

10

304

203

156

226

PH110

3

15

381

245

254

516

PH113

3

25

457

304

362

1202

PH116

3

50

635

355

337

2399

PH206

2

5

178

152

127

83

PH208

2

10

304

203

156

226

PH210

2

15

381

245

254

516

PH213

2

25

457

304

362

1202

PH216

2

50

635

355

337

2399





113手动自锁自对中拉马
先进的安全笼专*设计,能牢固锁定工件,防止打滑,工作更安全。
自动对中,防止偏载,保证丝杆始终处于受力中心,延长使用寿命。
通过T型手柄和安全笼迅速控制拉马,操作更方便。
特殊形状的钳爪更利于狭小空间操作。
梯形螺纹丝杆,在大扭矩时候更省力。


手动自锁自对中拉马

型号

爪数

吨位ton

张距mm

伸距mm

丝杆直径mm

104

3

5

127

101

14

106

3

10

178

152

16

108

3

17

304

203

20

110

3

20

381

245

20

113

3

30

457

304

29

116

3

40

635

355

31

204

2

2

127

101

14

206

2

6

178

152

16

208

2

12

304

203

20

210

2

14

381

245

20

213

2

25

457

304

29

216

2

35

635

355

31


SWR-401一体式液压法兰分离器


SWR-40液压法兰分离器


SWF-5液压法兰撑开器


SFS-56 SFS-109法兰撑开器


SMG-7TM法兰撑开器


SWR-401液压法兰分离器 操作方法


SWRM-8法兰分离器 8吨法兰撑开器


液压法兰分离器型号:FM-8FM-12FM-14HFM-15HFM-16


FM-8一体式液压法兰分离器出力8


FM-12分离式液压法兰分离器出力12


FM-16一体式液压法兰分离器出力15


FK-14机械式法兰分离器出力8


FM-15一体式液压法兰分离器出力15


FM-14分离式液压法兰分离器出力14


液压法兰分离器型号包括:FM-8FK-8FM-12FM-14FM-14HFM-15FM-16


液压法兰分离器应用领域包括:油田、火电厂、炼油厂、核电厂、石化厂、水电厂、钢铁厂等。适用于维护、检修、测试和阀门更换应用。锻造合金钢分离楔设计、使用寿命长。#150圆弧分离楔设计,可有效将楔子伸入贴近法兰。圆弧台阶张臂设计,使每个台阶皆可承受zui大负载。轻巧强化塑钢把手设计,易于携带使用。FM-8FM-15采用一体液压式设计,免除需要外接泵浦的麻烦。FM-14采用分体液压式设计,油缸底部亦有3/8"NPT接头孔,便于不同角度使用。有安全垫块级台阶垫块选配。


法兰分离器、法兰撑开器FM-8FK-8FM-12FM-14





型号

类型

分离出力(Tons

*厚度

mm

zui大分距

mm

zui大压力(bar

重量

kg

FM-8

一体液压型

8

2

25

700

5.5

FK-8

机械式

8

6

81

--

6.5

FM-12

分离液压型

12

2

34

700

4.8

FM-14

分离液压型

14

6

81

700

7.1

FM-15

一体液压型

15

6

81

700

7.7

FM-16

一体液压型

15

2

34

700

5.3

FM-15

标配明细:FM-15*1台,安全垫块*1个,台阶垫块*2片,法兰分离器储存箱*1

14

6

81

700

7.1

FM-14H

套装组含:FM-14*2台,安全垫块*2个,台阶垫块*4片,12分流器含流量调节阀及接头*1组,油管附接头*2





法兰分离器的用途:管路维护、管路建设、测试和法兰的更换、维护垫片、压力容器、缸盖开启、发电厂、轴承拆卸、油电钻井、电机转子、拆卸、海上平台、顶升工作造船、工业设备、工件的水平移动等行业领域。1、便携、单人操作、适用于狭窄空间及高空作业;2、便携、减低劳动强度、适用范围广;3、适用范围广、方便、安全、提高效率;4、提高使用寿命;5、扩大使用范围,防止损伤法兰内垫片;6、不损伤法兰,防爆





SAT系列单动铝合金标准型千斤顶,其主要型号有:SAT-20SAT-30SAT-50SAT-100SAT-150SAT-202SAT-204SAT-206SAT-302SAT-304SAT-306SAT-502SAT-504SAT-506SAT-1004SAT-1006SAT-1008SAT-1506





SAH系列单动铝合金中空型千斤顶,其主要型号有:SAH-20SAH-30SAH-60SAH-100SAH-202SAH-206SAH-302SAH-306SAH-604SAH-606SAH-1006





SAL系列单动铝合金锁牙型千斤顶,其主要型号有:SAL-50SAL-100SAL-150SAL-502SAL-504SAL-506SAL-1002SAL-1004SAL-1006SAL-1502SAL-1504SAL-1506





SAD系列双动铝合金标准型千斤顶,其主要型号有:SAD-50SAD-100SAD-150SAD-502SAD-504SAD-506SAD-1004SAD-1008SAD-1506





SGT系列单动标准型液压千斤顶,其主要型号有:SGT-50SGT-51SGT-53SGT-55SGT-57SGT-59SGT-101SGT-102SGT-104SGT-106SGT-108SGT-1010SGT-1012SGT-1014SGT-151SGT-152SGT-154SGT-156SGT-158SGT-1510SGT-1512SGT-1514SGT-251SGT-252SGT-254SGT-256SGT-258SGT-2510SGT-2512SGT-2514SGT-308SGT-502SGT-504SGT-506SGT-5013SGT-756SGT-7513SGT-1006SGT-10010





美国IHP液压油缸系列型号:





SFJ/SLC-系列单动薄型/短型液压油缸型号有:SFJ-50SFJ-100SFJ-200SFJ-300SFJ-500SFJ-750SFJ-1000SFJ-1500SLC-101SLC-201SLC-302SLC-502SLC-1002





SHC系列单作用中空型液压油缸型号:SHC-120SHC-121SHC-1211SHC-123SHC-202SHC-206SHC-302SHC-306SHC-603SHC-606SHC-1003





SCP系列单动超薄锁牙自重回缩型液压油缸型号:SCP-602SCP-1002SCP-1602SCP-2002SCP-2502SCP-4002SCP-5002





DPC系列双作用标准型液压油缸型号:DPC-1010DPC-1012DPC-308DPC-3014DPC-506DPC-5013DPC-5020DPC-756DPC-7513DPC-1006DPC-10013DPC-10018DPC-1502DPC-1506DPC-15013DPC-15032DPC-2006DPC-20013DPC-20018DPC-20024DPC-20036DPC-20048DPC-3006DPC-30012DPC-30018DPC-30024DPC-30036DPC-30048DPCT4006DPCT40012DPCT40018DPCT40024DPCT40036DPCT40048DPC-5006DPC-50012DPC-50018DPC-50024DPC-50036DPC-50048





DHC系列双动中空型液压油缸型号:DHC-307DHC-3010DHC-603DHC-606DHC-6010DHC-1001DHC-1003DHC-1006DHC-10010DHC-1508





DCC系列大吨位双动型/双作用液压油缸型号:DCC-502DCC-504DCC-506DCC-508DCC-5010DCC-5012DCC-1002DCC-1004DCC-1006DCC-1008DCC-10010DCC-10012DCC-1502DCC-1504DCC-1506DCC-1508DCC-15010DCC-15012DCC-2002DCC-2006DCC-20012DCC-2502DCC-2506DCC-25012DCC-3002DCC-3006DCC-30012DCCT4002DCCT4006DCCT40012DCC-5002DCC-5006DCC-50012DCC-6002DCC-6006DCC-60012DCC-8002DCC-8006DCC-80012DCC-10002DCC-10006DCC-100012





SLL系列大吨位单动锁牙型液压油缸型号有:SLL-502SLL-504SLL-506SLL-508SLL-5010SLL-5012SLL-1002SLL-1004SLL-1006SLL-1008SLL-10010SLL-10012SLL-1502SLL-1504SLL-1506SLL-1508SLL-15010SLL-15012SLL-2002SLL-2006SLL-20012SLL-2502SLL-2506SLL-25012SLL-3002SLL-3006SLL-30012SLL-4002SLL-4006SLL-40012SLL-5002SLL-5006SLL-50012SLL-6002SLL-6006SLL-60012SLL-8002SLL-8006SLL-80012SLL-10002SLL-10006SLL-100012





SCC系列大吨位单作用自重回缩型液压油缸型号:SCC-502SCC-504SCC-506SCC-508SCC-5010SCC-50012SCC-1002SCC-1004SCC-1006SCC-1008SCC-10010SCC-10012SCC-1502SCC-1504SCC-1506SCC-1508SCC-15010SCC-15012SCC-2002SCC-2006SCC-20012SCC-3002SCC-3006SCC-30012SCCT4002SCCT4006SCCT40012SCC-5002SCC-5006SCC-50012SCC-6002SCC-6006SCC-60012SCC-8002SCC-8006SCC-80012SCC-10002SCC-10006SCC-100012





SWRM-8机械法兰分离器
最小分离间隙仅需6mm
最大分离量达65mm
半径150mm圆弧台阶可有效深入贴近法兰,使每个台阶可承受更大的负载
锻造合金钢分离台阶,寿命更长
轻巧强化塑钢把手设计,携带方便
独特内锁机构,保证张开时分离片紧贴法兰,且不会扩张过量,闭合时自动回位
一体式设计,无需联接油管,使用更方便
液压法兰分离器的优点
1
、弹簧回退式油缸、泵及分离器结合成一体
2
、只需6mm就可操作,每阶分离25mm,
3
、闭合时自动回缩
4
、无径向作用力无挤压
5
、最大压力10000PSI,超压回油
6
、克服空间限制
7
、在分离的同时,防止法兰错位
8
、分离力大而机身轻
9
、增大分离量,减少楔型块插入法兰深度
10
、可作为千斤顶使用
液压法兰分离器的好处:
1
、便携、单人操作、适用于狭窄空间及高空作业
2
、便携、减低劳动强度、适用范围广
3
、适用范围广、方便、安全、提高效率
4
、提高使用寿命
5
、扩大使用范围,防止损伤法兰内垫片
6
、不损伤法兰,防爆
