订货号 |
TMHC 110E |
|
|
说明 |
高级液压式拉拔器套件 |
|
|
概况 |
组件 |
1 × 机械臂——组装架 |
| 3 x 机械臂，组 1（TMHP10E-9） | ||
| 3 x 机械臂，组 2（TMHP10E-10） | ||
| 1 x 拉拔片 | ||
| 1 x 横梁 | ||
| 2 x 主杆 | ||
| 2 x 延长杆，125 mm (4.9 in) | ||
| 1 x 液压柱塞TMHS 100 | ||
|
2 × 延长杆，用于液压柱塞；50、100 mm（2.0、3.9 in） |
||
| 1 × 顶头，带液压柱塞的中心点 | ||
|
最大行程 |
80 mm (3.1 in) |
|
|
标称拉拔力 |
100 kN（美国11.2 ton） |
|
|
重量 |
13,5 kg (29.8 lb) |
|
|
液压缸寿命 |
在最高至100 kN（美国11.2 ton）下工作时最少5000次 |
|
|
液压缸螺纹 |
UN 1½'' x 16 tpi |
|
|
液压缸安全阀极限 |
105 kN（美国11.8 ton） |
|
|
仪器箱尺寸 |
580 x 410 x 70 mm（23 x 16 x 2.8 in） |
|
|
爪式拉拔器 |
机械臂有效长度，机械臂组 1（TMHP 10E-9） |
65 mm (2.6 in) |
|
抓取直径，机械臂组1 |
50-110 mm (2-4.3 in) |
|
|
拉爪高度 |
8 mm (0.3 in) |
|
|
机械臂有效长度，机械臂组 2（TMHP 10E-10） |
115 mm (4.5 in) |
|
|
抓取直径，机械臂组2 |
75-170 mm (3.0-6.7 in) |
|
|
拉爪高度 |
8 mm (0.3 in) | |
|
强力背拉式拉拔器 |
最大伸出长度 |
250 (9.8 in.) |
|
轴径范围 |
20 - 100 mm (0.8 - 4 in) |

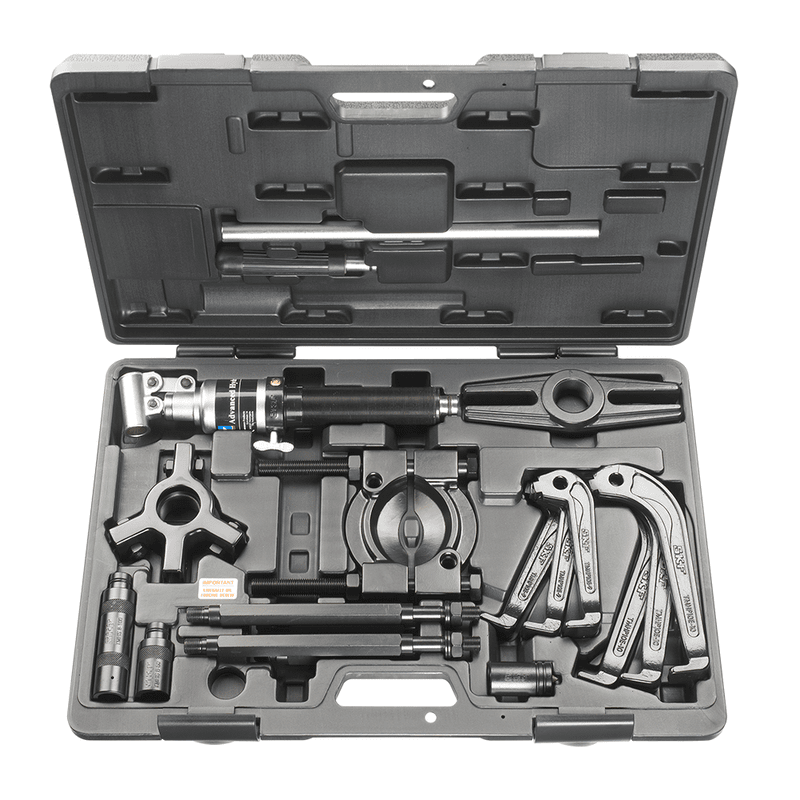

TMHC 110E液压拉拔器套件
爪式拉拔器和强力背拉式拉拔器的强大组合 TMHC 110E液压式拉拔器套件结合了爪式拉拔器和强力背拉式拉拔器，最大拉拔力可达100 kN（美国11.2 ton）。 这款功能强大的拉拔器套件可进行快速、安全的折卸，并满足多种应用。
| 订货号 | 说明 |
| TMHP 10E-5 | 适用于TMHP 10E和TMHC 110E的4个机械臂支撑座（带螺栓和螺母） |
| TMHP 10E-9 | 适用于TMHC 110E的机械臂，长140 mm |
| TMHP 10E-10 | 适用于TMHP 10E和TMHC 110E的机械臂， 长190 mm |
| TMBS 100E-1 | 适用于TMBS 100E和TMHC 110E的横梁 |
| TMBS 100E-2 | 适用于TMBS 100E、150E和TMHC 110E的主杆（带垫圈和螺母） |
| TMBS 100E-3 | 适用于TMBS 100E、150E和TMHC 110E的延长杆，长125 mm |
| TMBS 100E-5 | 适用于TMBS 100E和TMHC 110E的拉拔片（带螺栓和螺母） |
| TMHS 100 | 高级液压柱塞，100kN |
| TMHS 100-1 | 高级液压柱塞，100 kN，仅主轴 |
| TMHS 8T | 适用于TMHS 100和8E的延长件和顶头 |
