TMMK 10-35装拆组合工具套件

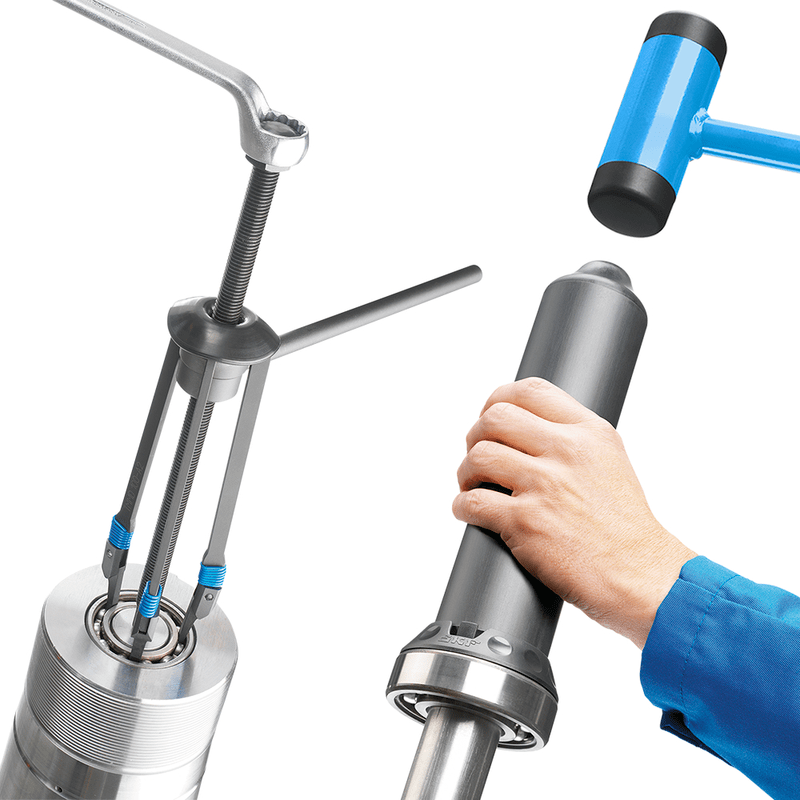

多用途组合工具，方便快速地进行安装和拆卸TMMK系列设计用于快速、精确地在轴、轴承座和盲座上安装和拆卸深沟球轴承。 TMMK 10-35适用于孔径从10至35mm的轴承，而TMMK 20-50适用于孔径从20至50mm的轴承。 在安装方面，这种多用途组合工具不仅适用于轴承，还可用于套环、密封圈、皮带轮以及其它类似产品。 多功能安装工具可按照各种轴承和相关部件。 使用特殊的带滑动锤的三臂拉拔器可轻松从盲座和轴上拆下深沟球轴承。
安装
|
深沟球轴承
|
深沟球轴承（密封式）
|
自调心球轴承
|
|
6000-6007
|
62200-62207
|
1200-1207
|
|
6200-6207
|
62300-62307
|
129
|
|
6300-6307
|
63000-63007
|
1301-1307
|
|
6403-6407
|
|
2200-2207
|
|
629
|
圆锥滚子轴承
|
2301-2307
|
|
62/22
|
30203-30207
|
11207
|
|
62/28
|
30302-30307
|
|
|
63/22
|
31305-31307
|
球面滚子轴承
|
|
63/28
|
32004-32007
|
21305-21307
|
|
16002-16007
|
32205-32207
|
22205/20
|
|
16100-16101
|
32303-32307
|
22205 -22207
|
|
98203-98206
|
33205-33207
|
|
|
|
|
|
|
圆柱滚子轴承；
|
单列角接触球轴承
|
CARB 圆环滚子轴承
|
|
N 1005-N 1007
|
7000-7007
|
C 2205-C 2207
|
|
N 202-N 207
|
7200-7207
|
C 6006
|
|
N 2203-N 2207
|
7301 -7307
|
|
|
N 2304-N 2307
|
|
双列角接触球轴承
|
|
N 3004-N 3007
|
|
3200-3207
|
|
N 303-N 307
|
|
3302-3307
|
拆卸
|
深沟球轴承
|
|
60.. 系列
|
62.. 系列
|
63.. 系列
|
64.. 系列
|
16… 系列
|
|
6000–6017
|
6200-6211
|
6300-6307
|
6403
|
16002-16003
|
|
|
62/22
|
63/22
|
|
16011
|
|
|
62/28
|
63/28
|
|
|
安装
|
深沟球轴承
|
深沟球轴承（密封式）
|
自调心球轴承
|
|
6004-6010
|
62204-62210
|
1204-12010
|
|
6204-6210
|
62304-62310
|
1304-1310
|
|
6304-6310
|
63004-63010
|
2204-2210
|
|
6404-6409
|
|
2304-2310
|
|
62/22
|
圆锥滚子轴承
|
11207-11210
|
|
62/28
|
30204-30210
|
|
|
63/22
|
30304-30310
|
CARB 圆环滚子轴承
|
|
63/28
|
31305-31310
|
C 2205-C 2210
|
|
16004-16011
|
32004-32010
|
C 4010
|
|
98204-98206
|
32205-32210
|
C 6006
|
|
|
32304-32310
|
|
|
圆柱滚子轴承；
|
33010
|
单列角接触球轴承
|
|
N 1005-N 1010
|
33205-33210
|
7004-7010
|
|
N 204-N 210
|
|
7204-7210
|
|
N 2204- N 2210
|
球面滚子轴承
|
7304-7310
|
|
N 2304-N 2310
|
21305-21310
|
|
|
N 304-N 310
|
22205/20
|
双列角接触球轴承
|
|
|
22205-22210
|
3204-3210
|
|
|
22308 -22310
|
3304-3210
|
拆卸
|
深沟球轴承
|
|
60.. 系列
|
62.. 系列
|
63.. 系列
|
64.. 系列
|
16… 系列
|
|
6004 -6020
|
6201-6218
|
6300-6313
|
6403-6310
|
16011
|
|
62/22
|
63/22
|
|
|
|
62/28
|
63/28
|
|
|
技术参数
|
订货号
|
TMMK 10–35
|
|
冲击环数量
|
24
|
|
套筒数量
|
2
|
|
冲击环内径
|
10-35 mm (0.39-1.38 in)
|
|
冲击环外径
|
26-80 mm (1.02-3.15 in)
|
|
无反弹锤
|
TMFT 36-H
|
|
工具箱尺寸
|
530 × 110 × 360 mm (20.9 × 4.3 × 14.2 in.)
|
|
重量
|
7,6 kg (16.8 lb)
|
技术参数
|
订货号
|
TMMK 20-50
|
|
冲击环数量
|
21
|
|
套筒数量
|
2
|
|
冲击环内径
|
20-50 mm (0.79-1.97 in)
|
|
冲击环外径
|
42-110 mm (1.65-4.33 in)
|
|
无反弹锤
|
TMFT 36-H
|
|
工具箱尺寸
|
530 × 110 × 360 mm (20.9 × 4.3 × 14.2 in.)
|
|
重量
|
8,5 kg (18.6 lb)
|
