TMMS 160和TMMS 260 三片式拉拔片

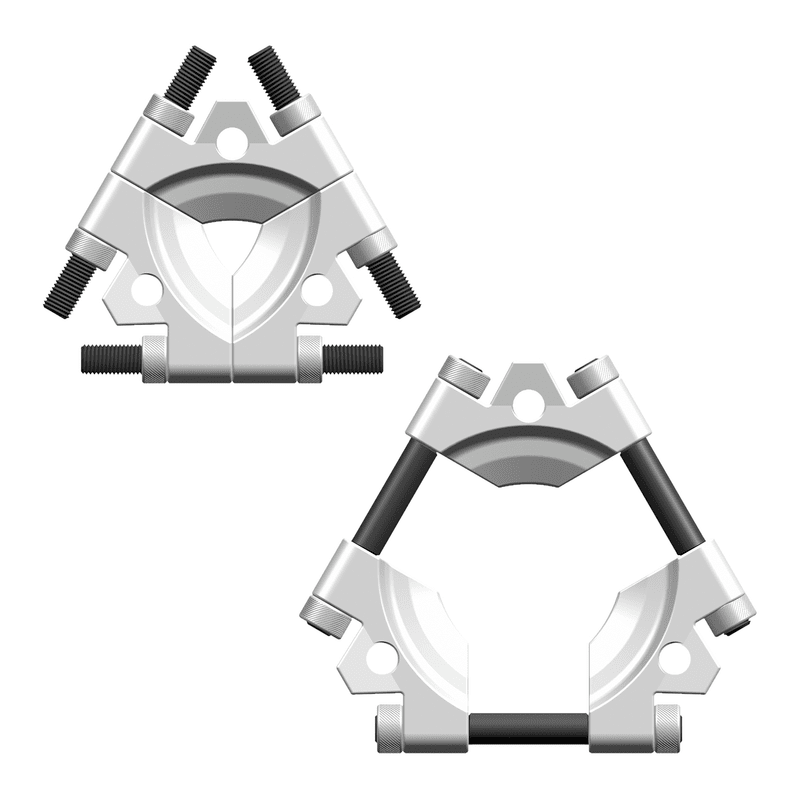

TMMS 160和TMMS 260 三片式拉拔片 Tri-section pulling plates TMMS series 正确、有效地拆卸三片式强力拉拔片TMMS系列专为与三条臂的拉拔器配套使用而设计。强力拉拔片抓住轴承内圈后侧。可避免拉拔力传递至轴承外圈和滚动体，以最大限度地较少损伤轴承的风险。 TMMS系列包括 5 种不同尺寸规格的三片式强力拉拔片，适用于直径 50 到 380 mm（2 至 15 in）的轴。

三片式拉拔片
Tri-section pulling plates TMMS series
正确、有效地拆卸
三片式强力拉拔片TMMS系列专为与三条臂的拉拔器配套使用而设计。强力拉拔片抓住轴承内圈后侧。可避免拉拔力传递至轴承外圈和滚动体，以最大限度地较少损伤轴承的风险。 TMMS系列包括 5 种不同尺寸规格的三片式强力拉拔片，适用于直径 50 到 380 mm（2 至 15 in）的轴。

TMMS 50	TMMS 100	TMMS 160	TMMS 260	TMMS 380
TMMP 3x185	x	o	-	-	-
TMMP 3x230	x	o	-	-	-
TMMP 3x300	o	x	o	-	-
TMMP 6	x	-	-	-	-
TMMP 10	-	x	-	-	-
TMMP 15	-	x	x	-	-
TMHP 10E	-	x	-	-	-
TMMA 60	x	-	-	-	-
TMMA 80	x	x	-	-	-
TMMA 120	o	x	x	-	-
TMMA 75H	x	x	-	-	-
TMMA 100H	o	x	x	-	-
TMHP 15	-	-	o	o	-
TMHP 30	-	-	-	x	o
TMHP 50	-	-	-	o	x
	x = 推荐		o = 可用	- = 不可用

尺寸
订货号	d最小		d最大		A		H
	mm	in.	mm	in.	mm	in.	mm	in.
TMMS 50	12	0.5	50	2.0	20–30	0.8–1.2	15	0.6
TMMS 100	26	1.0	100	3.9	36–55	1.4–2.2	25	1.0
TMMS 160	50	2.0	160	6.3	45–73	1.8–2.9	30	1.2
TMMS 260	90	3.6	260	10.2	70–114	2.8–4.5	42	1.7
TMMS 380	140	5.5	380	15.0	81 -142	3.2 -5.6	58	2.3
