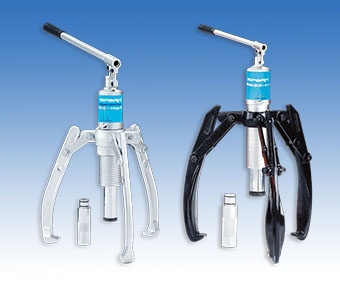

TMHP 10E液压爪式拉拔器套件
Hydraulic jaw puller TMHP 10E
轻松地拆卸轴承，最大拉拔力可达100KN
TMHP 10E爪式拉拔器套件配有液压柱塞，使轴承拆卸变得轻松，最大拆卸力达100kN（美国11.2吨力）。 这款功能强大的拉拔器套件包括了三种不同尺寸规格的机械臂，根据应用空间情况和要求，可以组装成两条臂或三条臂的拉拔器。
技术参数
订货号
|
TMHP 10E
|
说明
|
高级液压爪式拉拔器套件
|
|
组件
|
1 x 机械臂 - 组装架
|
|
3 x 机械臂，115 mm (4.5 in.)
|
|
3 x 机械臂，160 mm (6.3 in.)
|
|
3 x 机械臂，200 mm (7.8 in.)
|
|
1 x 液压柱塞TMHS 100
|
|
3 x 延长杆，用于液压柱塞；50、100、150mm（2、4、6 in）
|
|
1 × 顶头，带液压柱塞的中心点
|
最大行程
|
80 mm（3.1 in.）
|
套件总重量
|
14,5 kg (32 lb)
|
液压缸寿命
|
在最高至100 kN（美国11.2 ton）下工作时最少5000次
|
液压缸螺纹
|
UN 1½'' x 16 tpi
|
液压缸安全阀极限
|
105 kN（美国11.8 ton）
|
仪器箱尺寸
|
578 x 410 x 70 mm（23 x 16 x 2.8 in.）
|
标称拉拔力
|
100 kN（美国11.2 ton）
|
|
臂组 1 (3 x TMHP 10E-10)
|
机械臂有效长度
|
115 mm（4.5 in.）
|
抓取直径
|
75-170 mm (3.0-6.7 in.)
|
|
拉爪高度
|
8 mm（0.3 in.）
|
|
臂组 2 (3 x TMHP 10E-11)
|
机械臂有效长度
|
160 mm（6.3 in.）
|
抓取直径
|
80-250 mm (3.1-9.8 in.)
|
拉爪高度
|
8 mm（0.3 in.）
|
|
臂组 3 (3 x TMHP 10E-12)
|
机械臂有效长度
|
200 mm（7.9 in.）
|
抓取直径
|
110-280 mm (4.3-11 in.)
|
|
拉爪高度
|
8 mm（0.3 in.）
|
备件
|
订货号
|
说明
|
|
TMHS 100
|
高级液压柱塞，100kN
|
|
TMHS 100-1
|
高级液压柱塞，100 kN，仅主轴
|
|
TMHS 8T
|
适用于TMHS 100和8E的延长件和顶头
|
|
TMHP 10E-5
|
适用于TMHP 10E和TMHC 110E的4个机械臂支撑座（带螺栓和螺母）
|
|
TMHP 10E-10
|
适用于TMHP 10E和TMHC 110E的机械臂， 长190 mm
|
|
TMHP 10E-11
|
适用于TMHP 10E的机械臂，长240 mm
|
|
TMHP 10E-12
|
适用于TMHP 10E的机械臂，长285 mm
|
