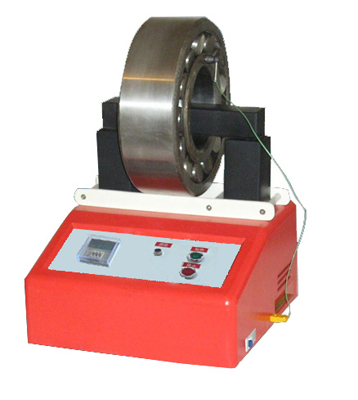

DKQ-1数控轴承加热器

DKQ-1数控轴承加热器 DKQ-2数控轴承加热器 DKQ-3数控轴承加热器 DKQ-4数控轴承加热器

DKQ数控轴承加热器

轴承是广泛用于机械传动的重要部件，但在装配修理过程中，由于公差配合要求产生的“过盈”给操作带来很大困难，通常给轴承施加外界压力或火焰加热、油煮加热或用最原始的技术即用铁锤敲击等方法，此法易造成轴被拉毛，轴承被损伤、噪声增大，使用寿命降低，另外能源消耗大，工人劳动强度高等缺陷，为此我厂最新研制开发的DKQ-I~V型全功能电子数控轴承轴套加热器解决了这一难题，从而在轴承应用领域中为国内首创。

一、技术参数：特殊规格可根据用户要求设计制造

型号	适用轴承、轴套范围（内径）	适用电压		最高加热温度	额定功率 Kw
DKQ-1	Ф 28-Ф60	220V		﹤ 300 ℃	3.5
DKQ-2	Ф 60-Ф90	220V		﹤ 300 ℃	4
DKQ-3	Ф 90-Ф120	220V	380V	﹤ 300 ℃	4.5
DKQ-4	Ф 120-Ф150	220V	380V	﹤ 300 ℃	5
DKQ-5	Ф 150-Ф200	220V	380V	﹤ 300 ℃	5.5

本机利用变压器短路环中的大电流与电机的涡流热效应原理，引进欧美技术和有关电子器件，采用高精度温度传感器，电子数控显示器。对照轴承（套）温度加热选择参数表准确地利用金属热膨胀原理、为轴承（套）与轴的配合提供数据而顺利装配。

二、主要结构：
主机由电源变压器、动铁芯(配套)、温度传动器、电子数控数字显示等部份组成。

三、使用与操作：
1、根据轴承轴套与轴的配合要求，从参数选择表中将查得加热温度。
2、根据轴承的内径尺寸，选择不同直径的芯柱，并将其动铁芯旋在加热器面板上，将加热轴承套在动铁芯芯柱上，然后将面板连同动铁芯芯柱一起推入，使变压器形成闭合磁路。
3、将加热器的电源分档开关拨至相应档位，接上电源，据轴承、轴套内径大小、加热时间在30秒至3分钟内即可完成。
4、将温度传感器端芯插头插入加热机座传感器插座中，再将该传感器感温头放在轴承或轴套内圈内，并将轴承压在感温头上面及工作台板上，使其接触良好，以便测温准确。
5、打开温度数字显示控制器、并开启电源开关，加温开始，温度数字显示器不断地显示轴承加热温度，待温度升至预定理想温度时，即可切断电源、拉出动铁芯、面板取出轴承、套入待装配的轴径、即告完毕。

四、注意事项：
1、该加热器升温快。接通电源后，要密切注视温度显示器，待温度升至预定数值后、立即关掉电源，以免温度过高破坏轴承金相组织。
2、取出已加热轴承一定要注意安全，防止烫伤。
3、使用完毕后要将温度数字显示器推入机内，以免碰坏并切断所有电源。
