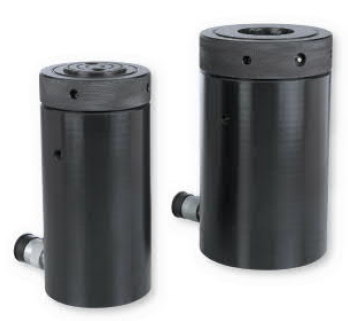

NSSS308液压油缸

钢制油缸 NSSS系列

NSSS系列钢制单作用油缸特性

1、单作用，弹簧回覆。

最大工作压力：700 bar （10000 psi）

承载能力：4.5吨、5吨、10吨、15吨、25吨、30吨、50吨、75吨、100吨

扬程：25～362 mm.

2、柱塞采用镀硬铬处理。

3、油缸本体内部，采用特殊抛光处理，能延长使用寿命。

4、油缸本体表面，采用喷砂镀铬处理，防锈蚀效果极佳，无表面剥落的问题。

NSSS系列单作用油缸规格表

型号	承载能力（TON）	扬程（mm）	油量（cm³）	A	B	D (mm)	E (mm)	F （mm）	H mm	J mm	K mm	O mm	P mm	U mm	V φ	W un	X mm	Z mm	重量
型号	承载能力（TON）	扬程（mm）	油量（cm³）	回缩	扬伸	D (mm)	E (mm)	F （mm）	H mm	J mm	K mm	O mm	P mm	U mm	V φ	W un	X mm	Z mm	重量
NSSS51	5	27	19	110	137	38	30	25.4	19.	25	6	³/₄-16	14	24	¹/₄^″-20UN	1¹/₂^″-16	28	14	1
NSSS53		76	76	54	241								14						1.5
NSSS55		127	90	216	343								14						1.9
NSSS57		181	128	273	454								16						2.4
NSSS59		232	164	324	556								16						2.8
NSSS101	10	25.4	40	89	114.4	57	45	38	19	-	-6	#10-24UN	16	39	⁵/₁₆^″-18UN	2¹/₄^″-14	30	12	1.8
NSSS102		55	87	121	176					40	6	1″-8	16						2.3
NSSS104		105	167	171	276					40	6	1″-8	16						32
NSSS106		155	246	247	402					40	6	1″-8	16						4.4
NSSS108		206	327	298	504					40	6	1″-8	16						5.4
NSSS1010		257	408	350	607					40	6	1″-8	16						6.4
NSSS1012		305	484	400	705					40	6	1″-8	16						6.8
NSSS1014		356	566	451	807					40	6	1″-8	16						8.2
NSSS151	15	25.4	50	124	149	70	50	40	19	38	9.6	1^″-8	25	47	³/₈^″-16UN	2³/₄^″-16	30	12	3.3
NSSS152		51	100	149.5	200.5				19										4.1
NSSS154		101.6	199	200	301.6				19										5.0
NSSS156		152.4	299	271.5	423.9				25.4										6.8
NSSS158		203	398	322	525				25.4										8.2
NSSS1510		254	498	373	627				25.4										9.5
NSSS1512		305	598	424	729				25.4										10.9
NSSS1514		356	698	475	831				25.4										11.8
NSSS251	25	25.5	84	139.5	165	85	65	55	25	50	10.5	1¹/2^″-16	25	58	¹/2^″-12UN	3⁵/6^″-12	50	19	5.9
NSSS252		50.8	168	165	215.8														6.4
NSSS254		102	338	215.5	317.5														8.2
NSSS256		152.4	505	273	425.4														10
NSSS258		210	696	324	534														12.2
NSSS2510		261	865	375	636														14.1
NSSS2512		311	1031	425	736														16.3
NSSS2514		362	1200	476	838														17.7
NSSS308	30	209	923	3885	597.5	103	75	65	57	50	10.5	1¹/2^″-16	25	-	-	4^″-12	50	-	18.1
NSSS502	50	51	361	176	227	127	95	80	33	70	2	-	-	95	¹/₂^″-10UN	5^″-12	55	19	15
NSSS504		102	723	227	328				33										19.1
NSSS506		159	1126	288	447				33										23.1
NSSS5013		337	2387	463	800				35										37.6
NSSS756	75	156	1619	288	444	146	115	95	30	70	5	-	-	-	-	5³/₄^″-12	45	-	29.5
NSSS7513	75	333	3457	492	825	146	115	95	30	70	5	-	-	-	-	5³/₄^″-12	45	-	59
NSSS1006	100	168	2228	357	525	177	130	105	41	70	7	-	-	139	³/₄^″-10UN	6⁷/₈^″-12	45	25	59
NSSS10010	100	260	3449	449	709	177	130	105	41	70	7	-	-	139	³/₄^″-10UN	6⁷/₈^″-12	45	25	72.6
