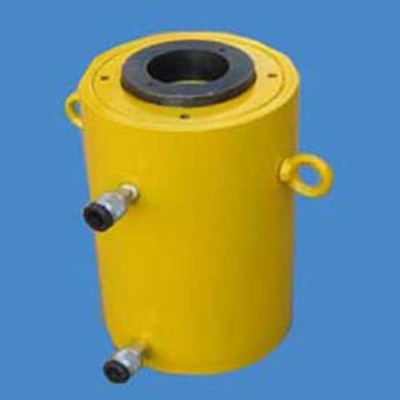

DH06009双作用中空液压缸

DH06009双作用中空液压缸产品简介：中空柱塞设计，双作用液压回缩，既可产生推力又产生拉力产品参数：工作压力700 bar 承载能力30-500 Ton 行程范围76-300 mm · 双作用可快速回缩 · 安全阀保护油缸在系统故障中免受损坏 · 防尘圈减少污染，延长液压缸寿命 · 特殊行程可以根据用户需求订制 · 液压缸标配快速接头, 型号为 700830F

DH06009双作用中空液压缸
产品简介：
PLUSFO公司中空柱塞设计，双作用液压回缩，既可产生推力又产生拉力

产品参数：
工作压力700 bar
承载能力30-500 Ton
行程范围76-300 mm
· 双作用可快速回缩
· 安全阀保护油缸在系统故障中免受损坏
· 防尘圈减少污染，延长液压缸寿命
· 特殊行程可以根据用户需求订制
· 液压缸标配快速接头, 型号为 700830F

型号	承载能力@700bar		行程	有效面积		液压油容量		本体高度 A	伸展高度 B	外径 D	油缸内径 E	柱塞直径 F	重量


			mm	cm2		cm3
	Ton	kN		推	拉	推	拉	mm	mm	mm	mm	mm	kg
DH03019	30	333	190	47.7	32.4	906	616	330	520	120	90	63	21
DH03029	30	333	290	47.7	32.4	1383	940	431	721	120	90	63	27
DH06009	60	589	90	84.2	52	758	466	247	337	165	125	95	28
DH06016	60	589	166	84.2	52	1398	860	323	489	165	125	95	35
DH06028	60	589	280	84.2	52	2357	1451	438	718	165	125	95	50
DH08030	80	804	300	114.8	61.3	3444	1837	466	766	200	145	115	70
DH10008	100	1023	76	146	88.9	1111	676	254	330	217	168	130	61
DH10015	100	1023	153	146	88.9	2236	1360	342	495	217	168	130	79
DH10027	100	1023	270	146	88.9	3946	2400	460	730	217	168	130	106
DH15020	145	1434	200	205	107	4098	2135	379	579	243	190	150	111

型号	进油口高度	回油口距离	鞍座直径	鞍座突出高度	螺纹	柱塞螺纹长度	螺栓分布圆	外环螺纹	外环螺纹长度	中心孔径
	H	I	J	K	O	P	U	W	X	Y

	mm	mm	mm	mm		mm	mm		mm	mm
DH03019	43	60	63	10	1 13/16”-16	22	74	4 1/2”-12	42	33
DH03029	43	60	63	10	1 13/16”-16	22	74	4 1/2”-12	42	33
DH06009	46	66	94	13	2 3/4”-16	19	110	6 1/4”-12	48	54
DH06016	46	66	94	13	2 3/4”-16	19	110	6 1/4”-12	48	54
DH06028	46	66	94	13	2 3/4”-16	19	110	6 1/4”-12	48	54
DH08030	56	58	115	15	M83x1.5	24	125	-	-	60
DH10008	56	74	130	13	M100x1.5	24	144	8 3/8”-12	60	79
DH10015	56	85	130	13	M100x1.5	24	144	8 3/8”-12	60	79
DH10027	56	85	130	12	M100x1.5	24	144	8 3/8”-12	60	79
DH15020	65	67	127	5	-	25	156	-	-	79
