PHP8H 机械式压装工具

机械式压装工具

这些压装工具是安装压力配合部件的理想工具，包括轴衬、轮子、轴承、齿轮及皮带轮等.可用于车间马达维修，钢厂，采矿厂、采石厂、造船厂、公用设施维护、维修车间、农业机械维修等许多应用。

• 液压工具行业的领先者，具有超过80年的制造经验。现又为其产品线增添了专利的具有革新性的压装工具。
• 压装工具经过严格的最大能力下的性能及可靠性的检验。
• 这些压装系统由提供长期质保。

重要安全信息: 对于所有的压装操作，推荐使用保护套为了显示清楚，这里压装工具应用时未使用防护设备。

订货号	油缸负载 (吨)	规格描述	重量
订货号	油缸负载 (吨)	规格描述	(lbs.)	(kg.)
PHP8H	8	机械式压装工具	74.0	33.5

订货号	伸距		开距		行程
订货号	(in.)	(mm)	(in.)	(mm)	(in.)	(mm)
PHP8H	2.16-15.16	55-385	2.28-10.62	58-270	3.23	82

订货号	伸距		开距		行程
订货号	(in.)	(mm)	(in.)	(mm)	(in.)	(mm)
PHP8H	2.16-15.16	55-385	2.28-10.62	58-270	3.23	82

选择拔轮器的负载能力：
每个压-拔轮器都有一定的负载能力，由标准拉杆的拉力承受量来决定其负载能力，当使用长拉杆或拉杆受压时，拔轮器能力会降低，所以作业中应尽可能选择较大的拔轮器和较短的拉杆。

可产生推力和拉力，这取决于拔轮器的设置。
可选拔轮器拉杆配件，可压-拔较长或较短的工件。
有多种尺寸的螺纹接头，可结合轴承拉拔附件及内孔拔轮器等用于各种场合。

符合美国联邦规格: GGG-P-00781-D

订货号	负载能力 (吨)	规格描述	重量 (kg)
927	10	10吨拉拔能力。可与型号: 1123轴承拉拔附件或型号: 679皮带轮拉拔附件配合使用，也可与型号为1150, 1151, 1152或1153的内孔拉拔附件配合使用。	3.2
938	17.5	17.5-吨拉拔能力。可与型号为1124或1130轴承拉拔附件配合使用，或与型号为679, 680皮带轮拉拔附件配合使用，也可与型号为1150, 1151, 1153, 1165或1166的内孔拉拔附件配合使用。	14.5
939	30	30吨拉拔能力。可与型号为1126或1127轴承拉拔附件配合使用，或与型号为680皮带轮拉拔附件（需要两个型号：8012的转接件连接）配合使用，也可与型号：1165的内孔拉拔附件配合使用。	20.0

机械式10吨拔轮器：

订货号	负载能力 (吨)	最大		螺杆	尺寸	备注	重量 (kg)
订货号	负载能力 (吨)	伸距 (mm)	开距 (mm)	螺杆	尺寸	备注	重量 (kg)
927	10	209,1	54,0 - 184,2	3/4" - 16 x 304,8mm	1/2"受力螺杆顶端，末端5/8"–18螺纹。	包括型号1100拉杆及型号24827端接头。	3,2

适用于927的拉杆：

订购号	规格描述	重量 (kg)
1100	171,5 mm	0,7
1101	400,1 mm	1,5
1102	298,5 mm	1,0
1103	120,7 mm	0,5
型号：927 压-拔轮器拉杆伸距(伸距等于拉杆长度加上50.8mm连接帽尺寸)。

机械式17.5吨拔轮器：

订货号	负载能力 (吨)	最大		螺杆	尺寸	备注	重量 (kg)
订货号	负载能力 (吨)	伸距 (mm)	开距 (mm)	螺杆	尺寸	备注	重量 (kg)
938	17.5	282,6	79,4-298,5	1"-14x336,6 mm	拉杆末端5/8"–18螺纹。	包括型号1106拉杆及型号24827端接头。	14,5

适用于938的拉杆：

订货号	规格描述	重量 (kg)
1104	419,1 mm	3,0
1105	571,5 mm	4,1
1106	241,3 mm	2,0
1107	114,3 mm	1,1
1108	762,0 mm	5,2
型号：938 压-拔轮器拉杆伸距(伸距等于拉杆长度加上50.8mm连接帽尺寸)。

机械式30吨拔轮器：

订货号	负载能力 (吨)	最大		螺杆	尺寸	备注	重量 (kg)
订货号	负载能力 (吨)	伸距 (mm)	开距 (mm)	螺杆	尺寸	备注	重量 (kg)
939	30	266,7 mm	177,8-412,8 mm	1 1/2"-12 x 438,2 mm	拉杆末端1"–14螺纹。	包括型号1109拉杆及型号28390端接头。	20,0

适用于939的拉杆：

订货号	规格描述	重量 (kg)
1109	203,2 mm	3,6
1110	457,2 mm	6,8
1111	711,2 mm	10,0
型号：938 压-拔轮器拉杆伸距(伸距等于拉杆长度加上50.8mm连接帽尺寸)。

安装压-拔轮器完成推-拉工作:

1. 决定你要完成的工作是推还是拉。
2. 进行推的工作时，受力螺母必须安装于拔轮器横梁的下方。
3. 进行拉的工作时，受力螺母必须安装于拔轮器横梁的上方。
4. 滑动拉杆必须安装于拔轮器的横梁两侧并对称于受力螺母的。

正确选择拔轮器:
根据拉拔工作的需要的“伸距”和“开距”从列表中拔轮器中选择.所选的拔轮器尺寸应比工作需要的尺寸大一些。

所有拔轮器都具有Grip-O-Matic® 特性，拉的力越大，则对齿轮、轴承及无数种轴配合零件抓紧力越大。
2爪、3爪或2/3爪式拔轮器组合选择更适合各种特殊工况。
高强度钢锻造，经热处理均经严格的测试:其性能超过额定能力。
锻造的合金钢顶头可用于最大应力。
采用强化滚压处理的螺杆，其螺纹平滑，强度更高。
热处理的合金钢连接螺栓可承受最大剪切应力。
机加工的拔轮器爪钩可承受更强的拉力。

符合美国联邦规格: GGG-P-00781-D

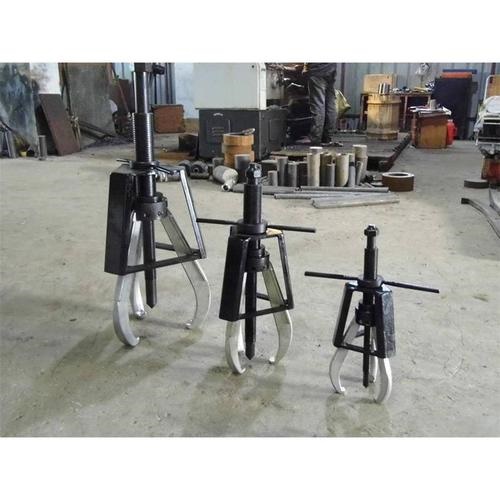

订货号	负载能力 (吨)	规格描述	重量 (kg)
1020	1	2爪	0,14
1021	1	3爪	0,23
1022	2	2爪(可替换拉爪)	0,4
1023	2	2爪(可替换拉爪)	0,6
1024	5	2爪(可替换拉爪)	0,8
1025	5	长2爪(可替换拉爪)	0,9
1026	5	2爪(可替换拉爪)	1,3
1027	5	长2/3爪(可替换拉爪)	1,6
1035	7	2爪(可替换拉爪)	2,0
1036	7	长2爪	2,4
1037	7	2爪(可替换拉爪)	2,8
1038	7	长2/3爪	3,7
1039	13	2爪	4,9
1040	13	长2爪	5,9
1041	13	2/3爪	7,4
1042	13	长2/3爪	8,5
1043	17.5	长2爪	10,4
1044	17.5	长2爪	11,8
1045	17.5	3爪	15,0
1046	17.5	长3爪	16,8
1048	25	长2爪	19,4
1050	25	长3爪	27,2

产品特征

正确选择拔轮器:
根据拉拔工作的需要的“伸距”和“开距”从列表中拔轮器中选择.所选的拔轮器尺寸应比工作需要的尺寸大一些。

所有拔轮器都具有Grip-O-Matic® 特性，拉的力越大，则对齿轮、轴承及无数种轴配合零件抓紧力越大。
2爪、3爪或2/3爪式拔轮器组合选择更适合各种特殊工况。
高强度钢锻造，经热处理均经严格的测试:其性能超过额定能力。
锻造的合金钢顶头可用于最大应力。
采用强化滚压处理的螺杆，其螺纹平滑，强度更高。
热处理的合金钢连接螺栓可承受最大剪切应力。
机加工的拔轮器爪钩可承受更强的拉力。

符合美国联邦规格: GGG-P-00781-D

产品规格

订货号	负载能力 (吨)	规格描述	重量 (kg)
1020	1	2爪	0,14
1021	1	3爪	0,23
1022	2	2爪(可替换拉爪)	0,4
1023	2	2爪(可替换拉爪)	0,6
1024	5	2爪(可替换拉爪)	0,8
1025	5	长2爪(可替换拉爪)	0,9
1026	5	2爪(可替换拉爪)	1,3
1027	5	长2/3爪(可替换拉爪)	1,6
1035	7	2爪(可替换拉爪)	2,0
1036	7	长2爪	2,4
1037	7	2爪(可替换拉爪)	2,8
1038	7	长2/3爪	3,7
1039	13	2爪	4,9
1040	13	长2爪	5,9
1041	13	2/3爪	7,4
1042	13	长2/3爪	8,5
1043	17.5	长2爪	10,4
1044	17.5	长2爪	11,8
1045	17.5	3爪	15,0
1046	17.5	长3爪	16,8
1048	25	长2爪	19,4
1050	25	长3爪	27,2

产品尺寸

订货号	最大		螺杆尺寸 (in.)	拉爪
订货号	伸距 (mm)	开距 (mm)	螺杆尺寸 (in.)	厚度 (mm)	宽度 (mm)
1020	54,0	82,6	5/16"-24 x 98,4 mm	3,6	6,4
1021	54,0	82,6	5/16"-24 x 98,4 mm	3,6	6,4
1022	85,7	101,6	3/8"-24 x 123,8 mm	上部 4,8 下部 3,2	上部 6,4 下部 12,7
1023	85,7	120,7	3/8"-24 x 123,8 mm	上部 4,8 下部 3,2	上部 6,4 下部 12,7
1024	82,6	152,4	9/16"-20 x 176,2 mm	上部 7,9 下部 6,4	上部 9,5 下部 19,1
1025	139,7	152,4	9/16"-20 x 176,2 mm	上部 7,9 下部 6,4	上部 9,5 下部 19,1
1026	82,6	177,8	9/16"-20 x 176,2 mm	上部 7,9 下部 6,4	上部 9,5 下部 19,1
1027	139,7	177,8	9/16"-20 x 176,2 mm	上部 7,9 下部 6,4	上部 9,5 下部 19,1
1035	127,0	228,6	11/16"-18 x 228,6 mm	上部 7,9 下部 8,7	上部 25,4 下部 25,4
1036	222,2	241,3	11/16"-18 x 228,6 mm	8,7	25,4
1037	127,0	266,7	11/16"-18 x 228,6 mm	上部 7,9 下部 8,7	上部 25,4 下部 25,4
1038	222,2	279,4	11/16"-18 x 228,6 mm	8,7	25,4
1039	279,4	304,8	13/16"-16 x 304,8 mm	14,3	25,4
1040	387,4	393,7	13/16"-16 x 304,8 mm	14,3	25,4
1041	279,4	304,8	13/16"-16 x 304,8 mm	14,3	25,4
1042	387,4	431,8	13/16"-16 x 304,8 mm	14,3	25,4
1043	368,3	355,6	1"-14 x 342,9 mm	14,3	25,4
1044	476,3	406,4	1"-14 x 342,9 mm	20,6	32,5
1045	386,3	355,6	1"-14 x 342,9 mm	20,6	32,5
1046	476,3	406,4	1"-14 x 342,9 mm	20,6	32,5
1048	565,2	508,0	1 1/4"-12 x 422,3 mm	27,0	38,1
1050	565,2	508,0	1 1/4"-12 x 422,3 mm	27,0	38,1

最大		螺杆尺寸 (in.)	拉爪
伸距 (mm)	开距 (mm)	螺杆尺寸 (in.)	厚度 (mm)	宽度 (mm)
1020	54,0	82,6	5/16"-24 x 98,4 mm	3,6	6,4
1021	54,0	82,6	5/16"-24 x 98,4 mm	3,6	6,4
1022	85,7	101,6	3/8"-24 x 123,8 mm	上部 4,8 下部 3,2	上部 6,4 下部 12,7
1023	85,7	120,7	3/8"-24 x 123,8 mm	上部 4,8 下部 3,2	上部 6,4 下部 12,7
1024	82,6	152,4	9/16"-20 x 176,2 mm	上部 7,9 下部 6,4	上部 9,5 下部 19,1
1025	139,7	152,4	9/16"-20 x 176,2 mm	上部 7,9 下部 6,4	上部 9,5 下部 19,1
1026	82,6	177,8	9/16"-20 x 176,2 mm	上部 7,9 下部 6,4	上部 9,5 下部 19,1
1027	139,7	177,8	9/16"-20 x 176,2 mm	上部 7,9 下部 6,4	上部 9,5 下部 19,1
1035	127,0	228,6	11/16"-18 x 228,6 mm	上部 7,9 下部 8,7	上部 25,4 下部 25,4
1036	222,2	241,3	11/16"-18 x 228,6 mm	8,7	25,4
1037	127,0	266,7	11/16"-18 x 228,6 mm	上部 7,9 下部 8,7	上部 25,4 下部 25,4
1038	222,2	279,4	11/16"-18 x 228,6 mm	8,7	25,4
1039	279,4	304,8	13/16"-16 x 304,8 mm	14,3	25,4
1040	387,4	393,7	13/16"-16 x 304,8 mm	14,3	25,4
1041	279,4	304,8	13/16"-16 x 304,8 mm	14,3	25,4
1042	387,4	431,8	13/16"-16 x 304,8 mm	14,3	25,4
1043	368,3	355,6	1"-14 x 342,9 mm	14,3	25,4
1044	476,3	406,4	1"-14 x 342,9 mm	20,6	32,5
1045	386,3	355,6	1"-14 x 342,9 mm	20,6	32,5
1046	476,3	406,4	1"-14 x 342,9 mm	20,6	32,5
1048	565,2	508,0	1 1/4"-12 x 422,3 mm	27,0	38,1
1050	565,2	508,0	1 1/4"-12 x 422,3 mm	27,0	38,1
