simatool-MK1030轴承拆装工具
瑞士simatool最新推出的轴承拆装工具MK1030是由滚珠轴承拉马和轴承安装工具组合而成，便携式工具箱内共有50部件，并有选型表和操作说明，特别适合中小型轴承的使用者。

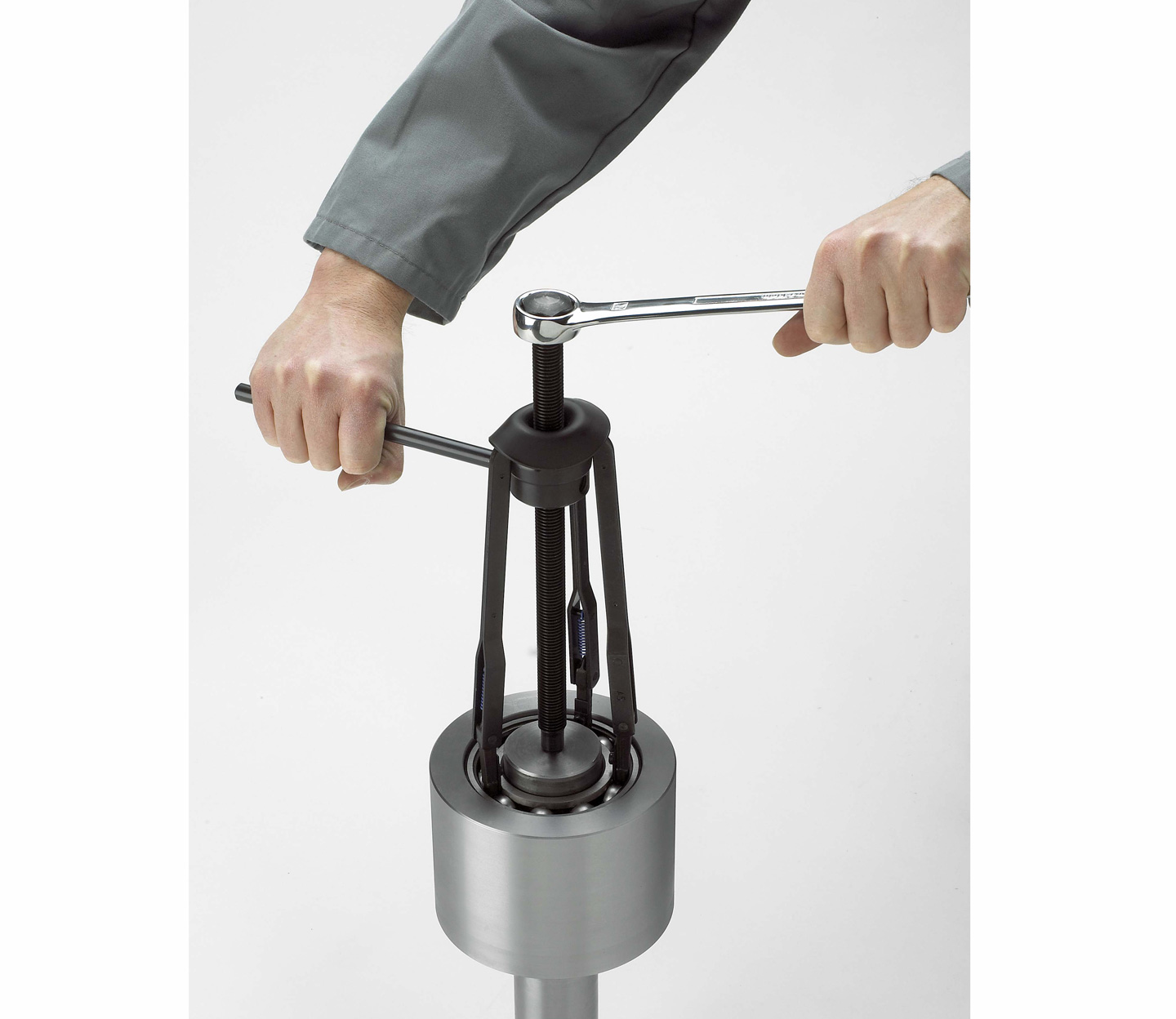

滚珠轴承拉马
◆含1套滑锤,2 套支撑丝杆， 5 组拉马爪和 7 个支撑环。
◆折弯式拉马爪可牢固抓紧轴承。
◆弹性锁定装置，方便爪子定位。
◆所有的爪子的尺寸均带有明显标示。
◆高张力合金钢， 性能更佳。
◆适用轴承内径：10 -85mm。
轴承安装工具
◆含 24 个安装环，2个冲击套筒，和 1 把防反弹锤。
◆高强度的抗震安装环和冲击套筒。
◆人性化的设计使使用者更顺手。
◆适用轴承内径：10 -30mm。
手动自锁自对中拉马组合
◆先进的安全笼专*设计，能牢固锁定工件，防止打滑，工作更安全 。
◆自动对中，防止偏载，保证丝杆始终处于受力中心，延长使用寿命。
◆通过T型手柄和安全笼迅速控制拉马，操作更方便。
◆特殊形状的钳爪更利于狭小空间操作。
◆梯形螺纹丝杆，在大扭矩时候更省力。
◆所有套件中均带有挂板和挂钩。
|
套件型号 |
张距 mm |
所含拉马型号 |
|
PM4 |
12-381 |
104、106、206、110 |
|
PM4C |
12-381 |
104、106、108、110 |
|
PM4L |
12-381 |
106、206、110、210 |
|
PM6 |
12-381 |
104、204、106、206、110、210 |
|
内涨式套装拉马 |
||||||||||||||||||
|
PH116液压自锁自对中拉马
◆先进的安全笼设计，能彻底锁定工件，防止打滑，工作更安全。
◆自动对中，防止偏载，保证丝杆始终处于受力中心，延长使用寿命。
◆通过 T 型手柄和安全笼迅速控制拉马，操作更方便。
◆无丝杆设计，大行程油缸柱塞直接作用于被拉拔工件，操作更简单，使用更安全。
◆3/8NPT 快速接头，可与各种 700bar/10000psi 液压系统配套使用。
◆特殊形状的钳爪更利于狭小空间操作。
|
PH116液压自锁自对中拉马 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
113手动自锁自对中拉马
◆先进的安全笼专*设计，能牢固锁定工件，防止打滑，工作更安全。
◆自动对中，防止偏载，保证丝杆始终处于受力中心，延长使用寿命。
◆通过T型手柄和安全笼迅速控制拉马，操作更方便。
◆特殊形状的钳爪更利于狭小空间操作。
◆梯形螺纹丝杆，在大扭矩时候更省力。
|
手动自锁自对中拉马 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SWR-401一体式液压法兰分离器
SWR-40液压法兰分离器
SWF-5液压法兰撑开器
SFS-56 SFS-109法兰撑开器
SMG-7TM法兰撑开器
SWR-401液压法兰分离器 操作方法
SWRM-8法兰分离器 8吨法兰撑开器
液压法兰分离器型号：FM-8、FM-12、FM-14H、FM-15H、FM-16
FM-8一体式液压法兰分离器出力8吨
FM-12分离式液压法兰分离器出力12吨
FM-16一体式液压法兰分离器出力15吨
FK-14机械式法兰分离器出力8吨
FM-15一体式液压法兰分离器出力15吨
FM-14分离式液压法兰分离器出力14吨
液压法兰分离器型号包括：FM-8、FK-8、FM-12、FM-14、FM-14H、FM-15、FM-16
液压法兰分离器应用领域包括：油田、火电厂、炼油厂、核电厂、石化厂、水电厂、钢铁厂等。适用于维护、检修、测试和阀门更换应用。锻造合金钢分离楔设计、使用寿命长。#150圆弧分离楔设计，可有效将楔子伸入贴近法兰。圆弧台阶张臂设计，使每个台阶皆可承受zui大负载。轻巧强化塑钢把手设计，易于携带使用。FM-8、FM-15采用一体液压式设计，免除需要外接泵浦的麻烦。FM-14采用分体液压式设计，油缸底部亦有3/8"NPT接头孔，便于不同角度使用。有安全垫块级台阶垫块选配。
法兰分离器、法兰撑开器FM-8、FK-8、FM-12、FM-14
|
型号 |
类型 |
分离出力（Tons） |
*厚度 （mm） |
zui大分距 （mm） |
zui大压力（bar） |
重量 （kg） |
|
FM-8 |
一体液压型 |
8 |
2 |
25 |
700 |
5.5 |
|
FK-8 |
机械式 |
8 |
6 |
81 |
-- |
6.5 |
|
FM-12 |
分离液压型 |
12 |
2 |
34 |
700 |
4.8 |
|
FM-14 |
分离液压型 |
14 |
6 |
81 |
700 |
7.1 |
|
FM-15 |
一体液压型 |
15 |
6 |
81 |
700 |
7.7 |
|
FM-16 |
一体液压型 |
15 |
2 |
34 |
700 |
5.3 |
|
FM-15 |
标配明细：FM-15*1台，安全垫块*1个，台阶垫块*2片，法兰分离器储存箱*1个 14 6 81 700 7.1 |
|||||
|
FM-14H |
套装组含：FM-14*2台，安全垫块*2个，台阶垫块*4片，1对2分流器含流量调节阀及接头*1组，油管附接头*2条 |
|||||
法兰分离器的用途：管路维护、管路建设、测试和法兰的更换、维护垫片、压力容器、缸盖开启、发电厂、轴承拆卸、油电钻井、电机转子、拆卸、海上平台、顶升工作造船、工业设备、工件的水平移动等行业领域。1、便携、单人操作、适用于狭窄空间及高空作业；2、便携、减低劳动强度、适用范围广；3、适用范围广、方便、安全、提高效率；4、提高使用寿命；5、扩大使用范围,防止损伤法兰内垫片；6、不损伤法兰,防爆
SAT系列单动铝合金标准型千斤顶，其主要型号有：SAT-20，SAT-30，SAT-50，SAT-100，SAT-150，SAT-202，SAT-204，SAT-206，SAT-302，SAT-304，SAT-306，SAT-502，SAT-504，SAT-506，SAT-1004，SAT-1006，SAT-1008，SAT-1506
SAH系列单动铝合金中空型千斤顶，其主要型号有：SAH-20，SAH-30，SAH-60，SAH-100，SAH-202，SAH-206，SAH-302，SAH-306，SAH-604，SAH-606，SAH-1006
SAL系列单动铝合金锁牙型千斤顶，其主要型号有：SAL-50，SAL-100，SAL-150，SAL-502，SAL-504，SAL-506，SAL-1002，SAL-1004，SAL-1006，SAL-1502，SAL-1504，SAL-1506
SAD系列双动铝合金标准型千斤顶，其主要型号有：SAD-50，SAD-100，SAD-150，SAD-502，SAD-504，SAD-506，SAD-1004，SAD-1008，SAD-1506
SGT系列单动标准型液压千斤顶，其主要型号有：SGT-50，SGT-51，SGT-53，SGT-55，SGT-57，SGT-59，SGT-101，SGT-102，SGT-104，SGT-106，SGT-108，SGT-1010，SGT-1012，SGT-1014，SGT-151，SGT-152，SGT-154，SGT-156，SGT-158，SGT-1510，SGT-1512，SGT-1514，SGT-251，SGT-252，SGT-254，SGT-256，SGT-258，SGT-2510，SGT-2512，SGT-2514，SGT-308，SGT-502，SGT-504，SGT-506，SGT-5013，SGT-756，SGT-7513，SGT-1006，SGT-10010
美国IHP液压油缸系列型号:
SFJ/SLC-系列单动薄型/短型液压油缸型号有：SFJ-50，SFJ-100，SFJ-200，SFJ-300，SFJ-500，SFJ-750，SFJ-1000，SFJ-1500，SLC-101，SLC-201，SLC-302，SLC-502，SLC-1002
SHC系列单作用中空型液压油缸型号：SHC-120，SHC-121，SHC-1211，SHC-123，SHC-202，SHC-206，SHC-302，SHC-306，SHC-603，SHC-606，SHC-1003
SCP系列单动超薄锁牙自重回缩型液压油缸型号：SCP-602，SCP-1002，SCP-1602，SCP-2002，SCP-2502，SCP-4002，SCP-5002
DPC系列双作用标准型液压油缸型号：DPC-1010，DPC-1012，DPC-308，DPC-3014，DPC-506，DPC-5013，DPC-5020，DPC-756，DPC-7513，DPC-1006，DPC-10013，DPC-10018，DPC-1502，DPC-1506，DPC-15013，DPC-15032，DPC-2006，DPC-20013，DPC-20018，DPC-20024，DPC-20036，DPC-20048，DPC-3006，DPC-30012，DPC-30018，DPC-30024，DPC-30036，DPC-30048，DPCT4006，DPCT40012，DPCT40018，DPCT40024，DPCT40036，DPCT40048，DPC-5006，DPC-50012，DPC-50018，DPC-50024，DPC-50036，DPC-50048
DHC系列双动中空型液压油缸型号：DHC-307，DHC-3010，DHC-603，DHC-606，DHC-6010，DHC-1001，DHC-1003，DHC-1006，DHC-10010，DHC-1508
DCC系列大吨位双动型/双作用液压油缸型号：DCC-502，DCC-504，DCC-506，DCC-508，DCC-5010，DCC-5012，DCC-1002，DCC-1004，DCC-1006，DCC-1008，DCC-10010，DCC-10012，DCC-1502，DCC-1504，DCC-1506，DCC-1508，DCC-15010，DCC-15012，DCC-2002，DCC-2006，DCC-20012，DCC-2502，DCC-2506，DCC-25012，DCC-3002，DCC-3006，DCC-30012，DCCT4002，DCCT4006，DCCT40012，DCC-5002，DCC-5006，DCC-50012，DCC-6002，DCC-6006，DCC-60012，DCC-8002，DCC-8006，DCC-80012，DCC-10002，DCC-10006，DCC-100012
SLL系列大吨位单动锁牙型液压油缸型号有：SLL-502，SLL-504，SLL-506，SLL-508，SLL-5010，SLL-5012，SLL-1002，SLL-1004，SLL-1006，SLL-1008，SLL-10010，SLL-10012，SLL-1502，SLL-1504，SLL-1506，SLL-1508，SLL-15010，SLL-15012，SLL-2002，SLL-2006，SLL-20012，SLL-2502，SLL-2506，SLL-25012，SLL-3002，SLL-3006，SLL-30012，SLL-4002，SLL-4006，SLL-40012，SLL-5002，SLL-5006，SLL-50012，SLL-6002，SLL-6006，SLL-60012，SLL-8002，SLL-8006，SLL-80012，SLL-10002，SLL-10006，SLL-100012
SCC系列大吨位单作用自重回缩型液压油缸型号：SCC-502，SCC-504，SCC-506，SCC-508，SCC-5010，SCC-50012，SCC-1002，SCC-1004，SCC-1006，SCC-1008，SCC-10010，SCC-10012，SCC-1502，SCC-1504，SCC-1506，SCC-1508，SCC-15010，SCC-15012，SCC-2002，SCC-2006，SCC-20012，SCC-3002，SCC-3006，SCC-30012，SCCT4002，SCCT4006，SCCT40012，SCC-5002，SCC-5006，SCC-50012，SCC-6002，SCC-6006，SCC-60012，SCC-8002，SCC-8006，SCC-80012，SCC-10002，SCC-10006，SCC-100012
SWRM-8机械法兰分离器
● 最小分离间隙仅需6mm
● 最大分离量达65mm
● 半径150mm圆弧台阶可有效深入贴近法兰，使每个台阶可承受更大的负载
● 锻造合金钢分离台阶，寿命更长
● 轻巧强化塑钢把手设计，携带方便
● 独特内锁机构，保证张开时分离片紧贴法兰，且不会扩张过量，闭合时自动回位
● 一体式设计，无需联接油管，使用更方便
液压法兰分离器的优点
1、弹簧回退式油缸、泵及分离器结合成一体
2、只需6mm就可操作,每阶分离25mm,
3、闭合时自动回缩
4、无径向作用力无挤压
5、最大压力10000PSI,超压回油
6、克服空间限制
7、在分离的同时,防止法兰错位
8、分离力大而机身轻
9、增大分离量,减少楔型块插入法兰深度
10、可作为千斤顶使用
液压法兰分离器的好处：
1、便携、单人操作、适用于狭窄空间及高空作业
2、便携、减低劳动强度、适用范围广
3、适用范围广、方便、安全、提高效率
4、提高使用寿命
5、扩大使用范围,防止损伤法兰内垫片
6、不损伤法兰,防爆
