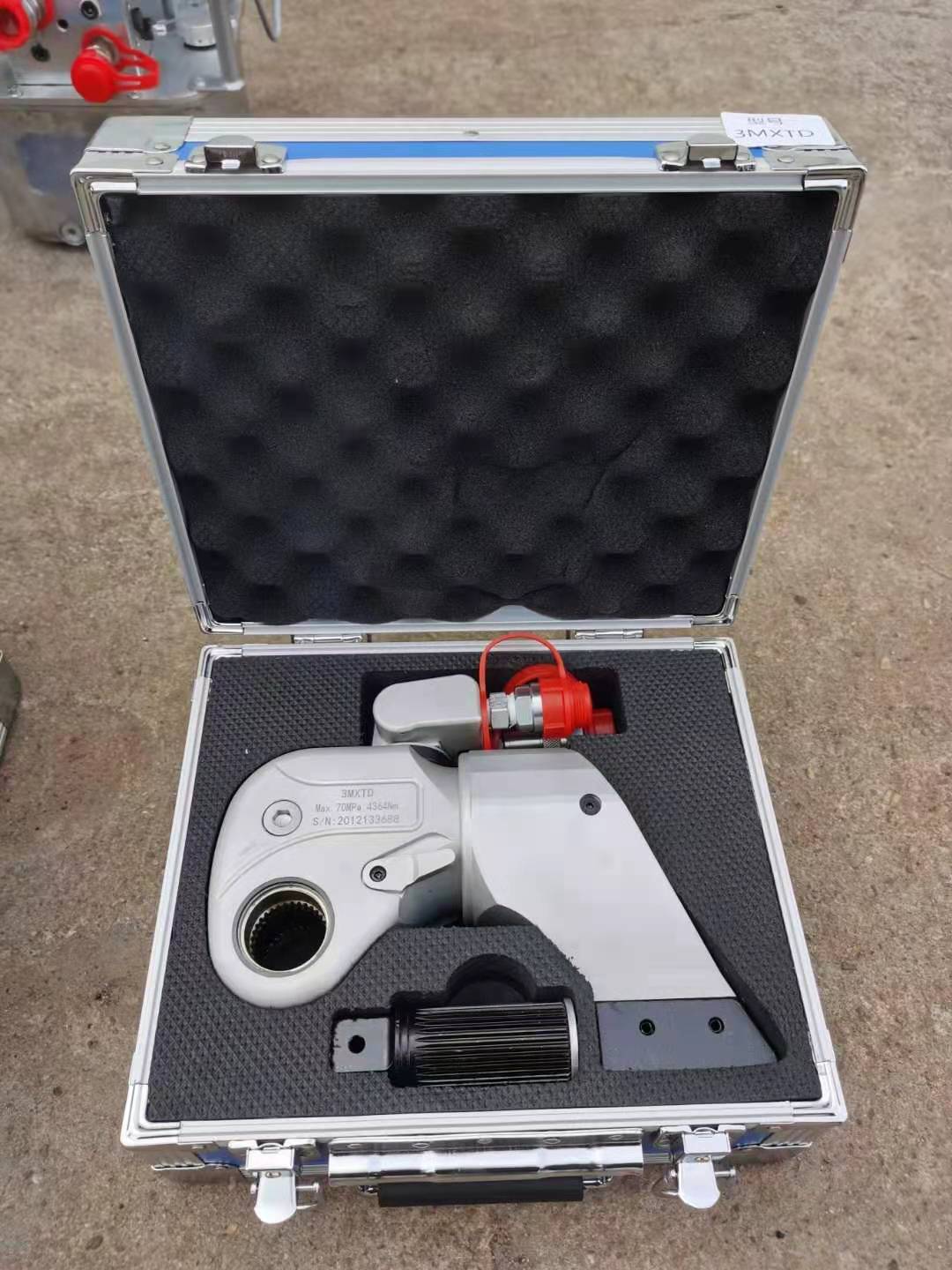

驱动轴式液压扭矩扳手
产品简介：
驱动轴式设计，使用很广泛的一款液压扭矩扳手，只需更换套筒即可拆装多种规格的紧固件。
产品参数：
扭矩范围183-72000 Nm
工作压力700 bar
· 新型防松快速接头，确保油路畅通
· 360°中60个位置任意选择，易定位，任意角度均能承受满载扭矩
· 360°×180°旋转油管接头，无使用空间限制，方便操作
· 止回棘爪设计，克服扳手逆转，提高效率及扭矩精度，起关键作用
|
型号 |
LT10 |
LT20 |
LT50 |
LT75 |
LT100 |
LT140 |
LT200 |
LT250 |
LT320 |
LT500 |
LT700 |
|
最小扭矩 Nm |
112 |
183 |
451 |
752 |
1078 |
1551 |
2019 |
2666 |
3472 |
4866 |
7200 |
|
最大扭矩 Nm |
1120 |
1837 |
4512 |
7528 |
10780 |
15516 |
20194 |
26664 |
34725 |
48666 |
72000 |
|
螺栓范围 M |
14-30 |
16-36 |
22-48 |
27-56 |
30-64 |
36-72 |
39-80 |
42-90 |
48-100 |
64-120 |
72-125 |
|
重量 Kg |
1.8 |
2.5 |
5 |
8 |
11 |
15 |
23 |
26.5 |
35 |
50 |
87 |
|
L1 mm |
110.8 |
144.5 |
178 |
210.5 |
222 |
245.5 |
292.8 |
307.5 |
232 |
372.5 |
400 |
|
L2 mm |
139.3 |
173.5 |
229 |
270.5 |
293 |
317.5 |
361.3 |
383.5 |
401 |
496.5 |
516 |
|
H1 mm |
42 |
50 |
68 |
80 |
90 |
100 |
112 |
120 |
137 |
153 |
160 |
|
H2 mm |
65.8 |
72 |
95 |
123 |
134 |
142 |
167.4 |
183 |
200 |
216 |
223 |
|
H3 mm |
76.2 |
96 |
127 |
149 |
167 |
182 |
206 |
220 |
247 |
282 |
291 |
|
H4 mm |
108.1 |
131 |
176.5 |
199 |
217 |
232 |
276.4 |
270 |
297 |
332 |
341 |
|
R mm |
20.5 |
26 |
34 |
39 |
47 |
51 |
56 |
59 |
66 |
77 |
81 |
|
W mm |
68.3 |
85 |
114 |
137 |
153 |
154 |
174.2 |
186 |
199 |
241 |
259 |
|
驱动轴
|
3/4" |
3/4" |
1" |
1-1/2" |
1-1/2" |
1-1/2" |
2-1/2" |
2-1/2" |
2-1/2" |
2-1/2" |
2-1/2" |
