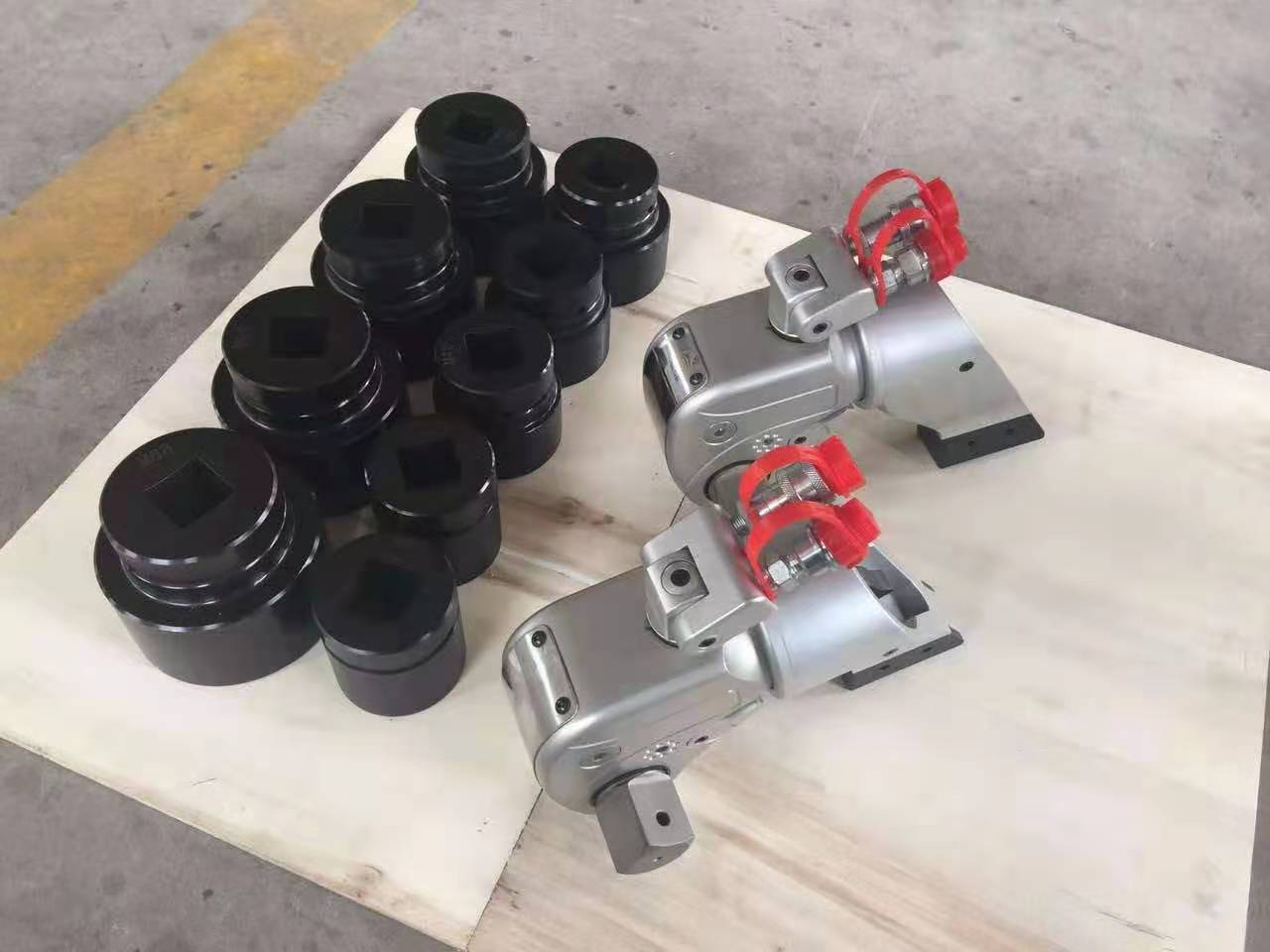

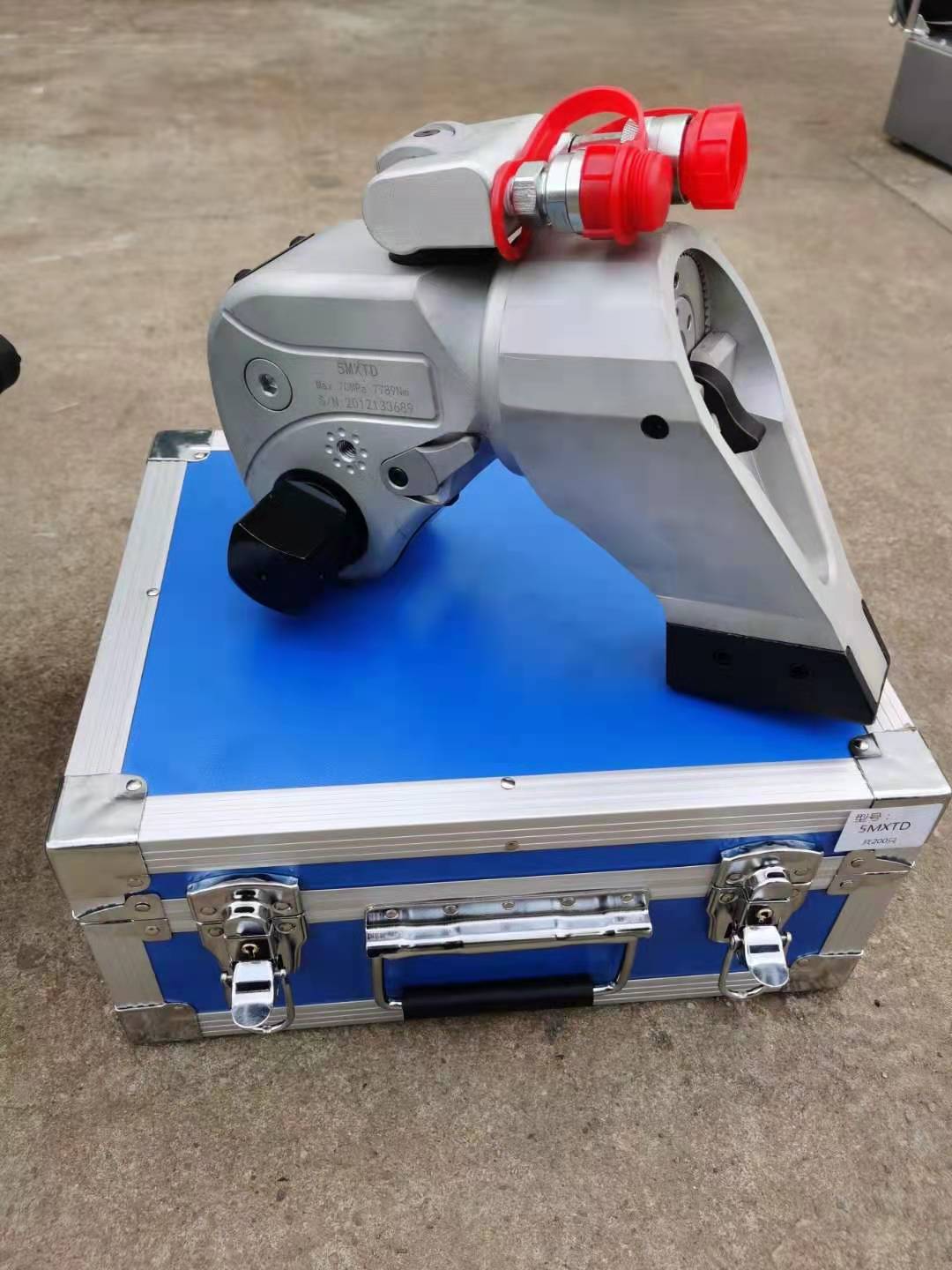

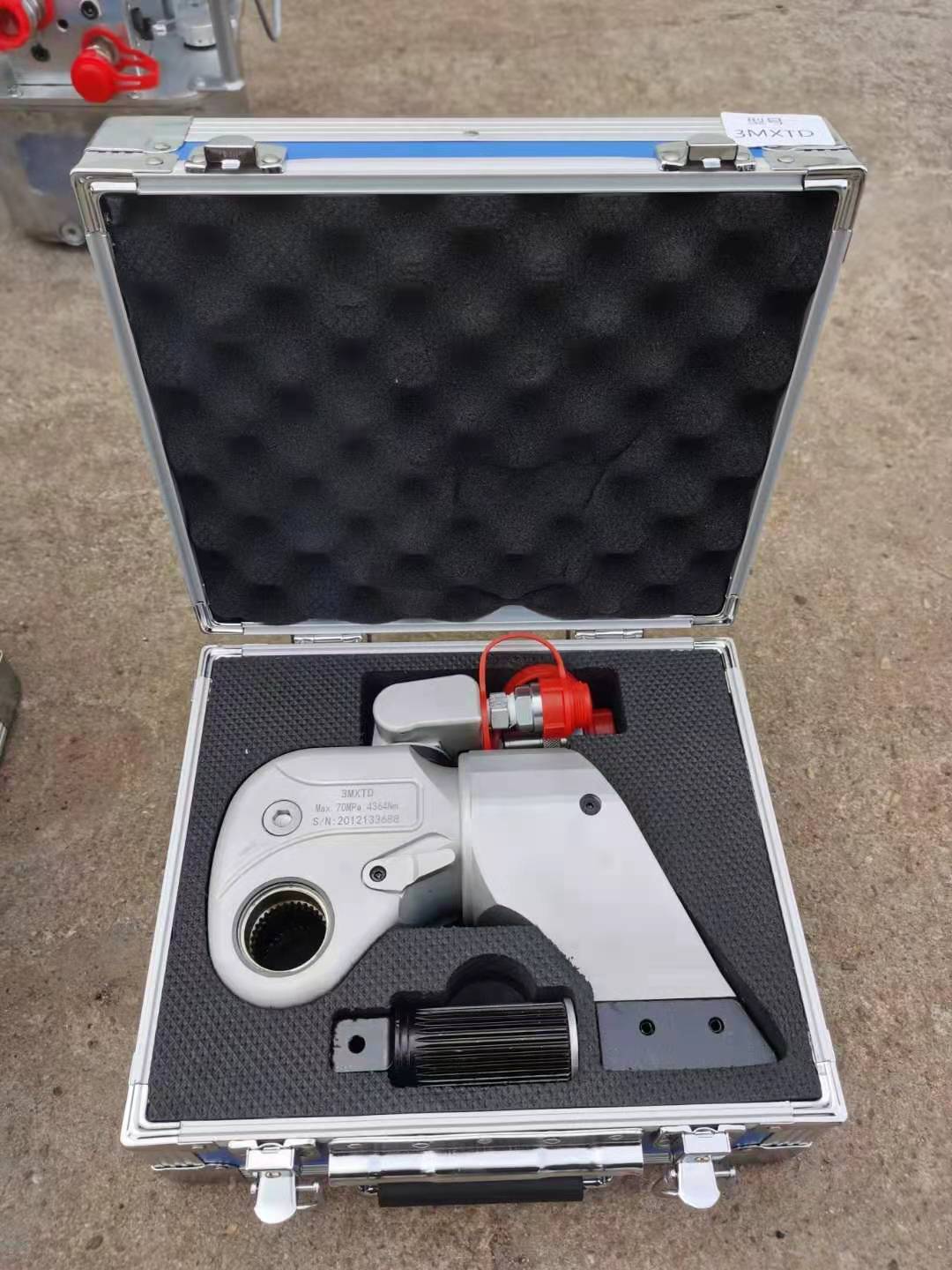

驱动式液压扭矩扳手KTHM10

驱动式液压扭矩扳手KTHM10

驱动式液压扭矩扳手


产品特点:
      KTHM系列驱动轴式液压扭矩扳手,采用铝钛合金材料,辅以合金钢,韧性好、重量轻,设计制造工艺,轻巧、耐用。当螺栓空间狭小时,KTHM系列液压扭矩扳手能够提供简单的解决方案。其一体成型机身和360°×180°油管旋转接头、360度60点微调反作用力臂,能够适应各种复杂的应用场合;防逆转止回擎子,克服螺栓变形回弹导致的扳手逆转现象,可实现液压扳手二同步或四同步操作,保证其设定的扭矩精度在±3%范围内;加油孔设计,可以使液压扭矩扳手能够连续长时间的工作;高达70Mpa(700bar)的工作压力,确保螺栓、螺母能够按照设定的扭矩,紧固工件。KTHM系列液压扭矩扳手提供的扭矩范围为:139Nm~100000Nm,有特殊要求的可以特殊设计定制。

技术参数表

项目

最小扭矩

(Nm)

最大扭矩

(Nm)

螺母对

边尺寸

(mm)

驱动轴

L1

(mm)

L2

(mm)

H1

(mm)

H2

(mm)

H3

(mm)

H4

(mm)

R1

(mm)

R2

(mm)

重量

(Kg)

KTHM02

188

1882

16-36

3/4”

130

182

52

77

96

133

25.8

102

1.7

KTHM05

447

4466

22-48

1”

170

249

70

98

127

165

34.8

140

3.8

KTHM08

745

7451

27-55

1-1/2”

202

286

81

125

149

184

39.8

160

6.6

KTHM10

1073

10732

30-64

1-1/2”

228

326

90

134

172

207

46.8

184

9

KTHM16

1536

15359

36-72

1-1/2”

237

336

100

144

181

216

50.8

192

12.9

KTHM20

2011

20108

42-90

2-1/2”

273

391

110

164

206

241

56.8

223

24.5

KTHM28

2639

26392

42-90

2-1/2”

287

433

120

187

221

256

59.8

248

24.5

KTHM36

3540

35397

48-100

2-1/2”

323

464

138

206

258

293

70.8

256

30.7

KTHM50

4874

48740

64-120

2-1/2”

351

494

153

217

279

315

76.8

271

44.8

KTHM70

7066

70660

90-175

2-1/2”

376

528

162

226

291

326

78
