产品名称 |
型号 |
技术参数 |
|
23件油压分离式多功能轴承拉拔器 |
YC-709型 |
适用100、150、200mm齿轮及轴承 有二爪三爪的功能操作特别省力 |
|
双盘分离式轴承拉拔器 |
YC-706型 |
适用范围:30-75mm |
|
油压分离式轴承拉拔器 |
YC-707型 |
适用范围:75-105mm |
|
分离式轴承拉拔器 |
YC-708型 |
适用范围:75-105mm |
|
内外径轴承起拔器 |
KM-100型 |
适用范围:内径15-30mm；外径：15-80mm |

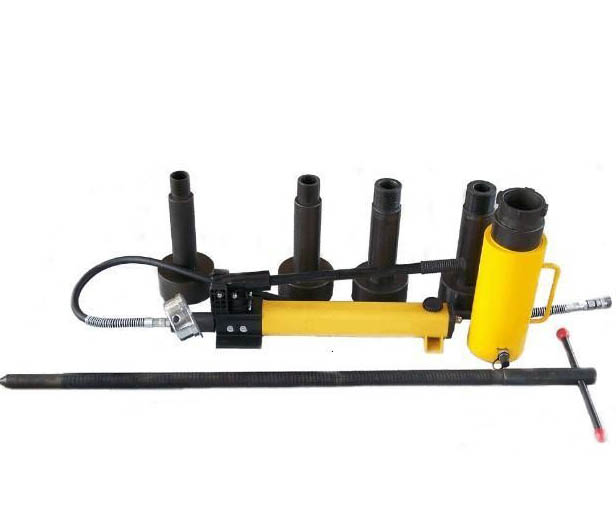

偶合器专用拉马
偶合器专用拉马
液力偶合器拉马是专为拆卸限矩型液力偶合器研制而成（其油缸均采用进口配件），具有安装便捷、操作简便、效果显著、一台多用等特点 本产品广泛应用于电厂、煤矿、钢厂、码头等行业，是拆卸皮带输送系统中液力偶合器的理想工具。
偶合器拉马的特点：采用进口油缸，铝合金柱塞，快速接头连接，安装便捷，操作简单。
1、安装便捷：产品结构紧凑，设计完善，采用铝合金柱塞，重量轻，使用方便。
2、操作简便：操作时只需打压700bar高压手动泵，油压作用力将直线作用于顶杆至轴，将偶合器从轴上安全拆离。
3、效果显著：使用本产品拆卸偶合器，不仅具有低强度（工作量约为原始方法的1/10），加快维修速度（比原来节省90％以上的时间），而且对原设备无一点损伤，很好地保护原设备。
4、一台多用：无论您的液力偶合器是国产还是进口，规格尺寸是大还是小，只需您提供液力偶合器拆卸螺纹尺寸，我们会为您加工连接模头，配合一台专用拉马使用，达到拆卸多个规格偶合器的效果，节省了资金。
|
型号 |
压力 （bar） |
油量 （cm3） |
行程 （mm） |
吨位 （T） |
总长度 （cm） |
油缸长度 （cm） |
偶合器 拆卸范围 |
螺纹 拆卸范围 |
|
NA-0146Y |
700 |
530 |
89.3 |
42 |
627 |
385 |
400-1000 |
M42-64 |
|
HP-4206in |
700 |
530 |
89.5 |
42 |
627 |
385 |
400-1000 |
M42-64 |
|
NA-0203Y |
700 |
450 |
75 |
20 |
509 |
288 |
280-360 |
≤M36 |
|
PHC2003 |
700 |
450 |
75 |
20 |
509 |
304 |
280-360 |
≤M36 |
|
PHC4204 |
700 |
530 |
90 |
42 |
627 |
373 |
400-1000 |
M42-64 |
|
产品名称 |
型号 |
规格 |
单位 |
|
一体式液压拉马 |
SM-5 |
5T |
台 |
|
SM-10 |
10T |
台 |
|
|
SM-15 |
15T |
台 |
|
|
SM-20 |
20T |
台 |
|
|
SM-30 |
30T |
台 |
|
|
SM-50 |
50T |
台 |
|
|
移动式液压拉马 |
SM601 |
20T |
台 |
|
SM602 |
30T |
台 |
|
|
SM603 |
50T |
台 |
|
|
SM601D |
20T |
台 |
|
|
SM602D |
30T |
台 |
|
|
SM603D |
50T |
台 |
|
|
分体式液压拉马 |
FSM-30 |
30T |
台 |
|
FSM-50 |
50T |
台 |
|
|
FSM-100 |
100T |
台 |
|
|
FSM-100D |
100T |
台 |
|
|
分离式液压拉马 |
FSM-5A |
5T |
台 |
|
FSM-10A |
10T |
台 |
|
|
FSM-20A |
20T |
台 |
|
|
FSM-30A |
30T |
台 |
|
|
FSM-50A |
50T |
台 |
|
|
车载式液压拉马 |
SMEP-50 |
50T |
台 |
|
SMEP-100 |
100T |
台 |
|
|
SMEP-200 |
200T |
台 |
|
|
SMEP-320 |
320T |
台 |
|
|
SMEP-500 |
500T |
台 |
|
|
车载式专用拆卸机 |
SMXP-100 |
100T |
台 |
|
SMXP-200 |
200T |
台 |
|
|
多功能机械与液压拉马 |
BHP2751G |
20T |
台 |
|
BHP3751G |
30T |
台 |
|
|
BHP5751G |
50T |
台 |
|
|
轴承快速起拔器 |
SM101 |
台 |
|
|
SM102 |
台 |
||
|
SM102D |
台 |
||
|
SM103D |
台 |
||
|
分离式轴承起拔器 |
SM-201C |
台 |
|
|
SM-202C |
台 |
||
|
SM-203C |
台 |
||
|
SM-204C |
台 |
||
|
SM-205C |
台 |
||
|
偶合器专用拉马 |
NA-0146A |
42T |
台 |
|
NA-0203Y |
20T |
台 |
|
|
HP-4206in |
42T |
台 |
参数表: 液力偶合器拉马FX-4290
|
型号 |
压力 （bar） |
油量 （cm3） |
行程 （mm） |
吨位 （T） |
总长度 （cm） |
油缸长度 （cm） |
偶合器 拆卸范围 |
螺纹 拆卸范围 |
|
NA-0146Y |
700 |
530 |
89.3 |
42 |
627 |
385 |
400-1000 |
M42-64 |
|
HP-4206in |
700 |
530 |
89.5 |
42 |
627 |
385 |
400-1000 |
M42-64 |
|
FX-4290 |
700 |
530 |
90 |
42 |
627 |
373 |
400-1000 |
M42-64 |
|
YZHP-2 |
700 |
530 |
90 |
42 |
627 |
373 |
400-1000 |
M42-64 |
|
PHC4204 |
700 |
530 |
90 |
42 |
627 |
373 |
400-1000 |
M42-64 |
一,液力偶合器专用拉马操作方法：液力耦合器拆卸工具，是利用液力耦合器轴套丝扣，加工一根与之相匹配的带有外丝扣的套筒，旋入液力耦合器轴套内；将钢棒插入套筒，一端顶住减速机轴头，另一端与千斤顶衔接；用筋板与连接杆制作固定框架，将千斤顶置入固定框架内；筋板一侧开口，套在套筒一端。
二，偶合器拉马操作注意事项：将千斤顶放置在所使用的工作位置后,将单向手动泵的一根油管的母接头接在千斤顶的公接头上,先试开油泵,观看千斤顶柱塞的运动方向,及时上升,还是下降后方可使用.千斤顶柱塞升到规定行程时必须停止动力,工作结束后千斤顶柱塞必须复位.

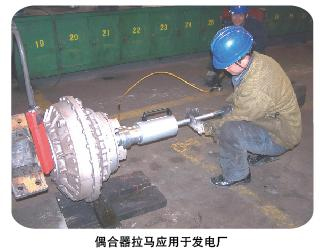

偶合器专用拉马用于电厂、煤矿、钢厂、码头等行业，是拆卸皮带输送系统中液力偶合器的理想工具。
|
型号 |
压力 （bar） |
油量 （cm3） |
行程 （mm） |
吨位 （T） |
总长度 （cm） |
油缸长度 （cm） |
拆卸范围 |
|
|
NA-0146Y |
700 |
530 |
89.3 |
42 |
627 |
385 |
400-1000 |
M42-64 |
|
HP-4206in |
700 |
530 |
89.5 |
42 |
627 |
385 |
400-1000 |
M42-64 |
|
SAT-8 |
700 |
450 |
75 |
20 |
509 |
288 |
280-360 |
≤M36 |
SAT8偶合器拉马@SAT8系列液力偶合器专用拉马
42T螺纹范围:M42-64耦合器专用拔轮器（偶合器拆卸范围:400-1000mm）
耦合器拉马型号LD-2500/LD-4200液力耦合器专用拉马
LD-4200偶合器拉马LD-4200液力偶合器专用拉马参数
20吨偶合器拉马LD-2500液力偶合器拆卸工具
液力偶合器专用拉马
偶合器专用拉马型号PHC4204（42吨）,PHC2003（20吨）
NA-0146YNA-0146Y液力耦合器拉马
PHC4204PHC4204液力耦合器专用拉马
HP-4206inHP-4206in偶合器专用拉马（液力偶合器拉马）
